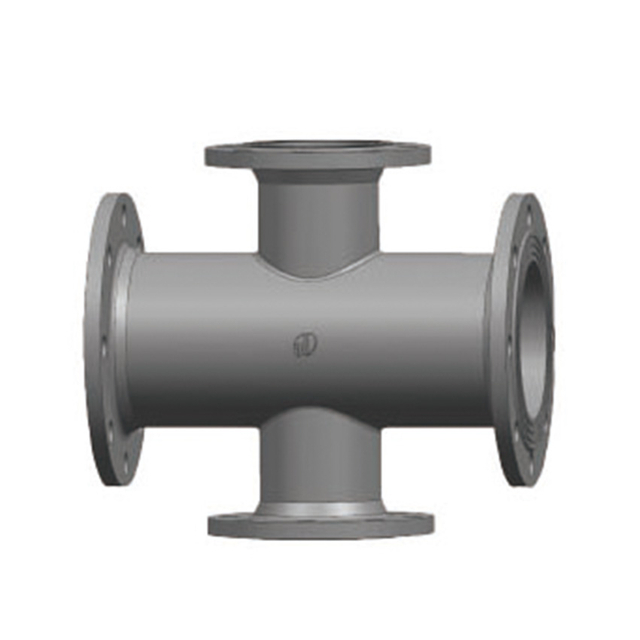

Selecionar a conexão correta para um sistema de tubulação pode ser um desafio, especialmente quando se lida com linhas de alta pressão, equipamentos propensos a vibrações ou fluidos que exigem controle rigoroso de vazamentos. Uma conexão flangeada oferece uma solução robusta, proporcionando vedação confiável, facilidade de manutenção e compatibilidade com uma variedade de materiais e diâmetros de tubos. Entender quando um flange é a escolha ideal ajuda engenheiros e técnicos a equilibrar desempenho, segurança e eficiência operacional. Os leitores obterão insights sobre as principais aplicações, considerações de instalação, durabilidade sob pressão, armadilhas comuns a serem evitadas e uma lista de verificação prática para uma tomada de decisão confiável.
As conexões flangeadas são particularmente adequadas para redes de tubulação com diâmetro externo superior a 7/8 polegadas e para sistemas que operam sob condições de alta pressão. Ao contrário das conexões hidráulicas rosqueadas ou padrão, os flanges distribuem a força de fixação por vários parafusos, mantendo a integridade mecânica mesmo quando os picos de pressão atingem 5.000 PSI para sistemas Código 61 ou 6.000 PSI para sistemas Código 62. Seu design robusto permite conexões em tubulações metálicas rígidas, onde as uniões tradicionais seriam complicadas ou teriam um custo proibitivo. A superfície de contato mais larga do flange garante uma vedação segura contra vazamentos, especialmente em mangueiras ou tubos que transportam fluidos voláteis. Para engenheiros que projetam circuitos hidráulicos de alta pressão, a seleção do tipo de flange correto – como pescoço soldado ou deslizante – pode influenciar diretamente a segurança e a longevidade do sistema.
As conexões flangeadas são excelentes em cenários que exigem inspeção, limpeza ou substituição periódica de seções de tubulação. Ao afrouxar um conjunto de parafusos, as seções podem ser destacadas sem cortar ou desmontar a rede circundante, reduzindo significativamente o tempo de inatividade. As equipes de manutenção se beneficiam de pontos de acesso modulares que simplificam as trocas de componentes e permitem a rápida reconfiguração do sistema. Uma dica profissional: sempre certifique-se de que a junta ou o anel de vedação estejam corretamente assentados antes da remontagem para evitar vazamentos sutis que podem ocorrer sob operação de alta pressão. Ignorar as verificações de torque ou desalinhar os flanges são erros comuns que comprometem a confiabilidade do sistema. A integração de acessórios de flange em ambientes de manutenção intensa garante que inspeções e pequenos ajustes possam ser realizados de forma eficiente, evitando interrupções operacionais dispendiosas.
Em layouts de equipamentos apertados ou máquinas industriais com folga limitada para chave, os acessórios de flange permitem uma montagem com folga zero. Ao contrário das porcas roscadas grandes que podem exigir rotação completa ou ferramentas estendidas, os parafusos nas conexões flangeadas podem ser apertados sequencialmente em áreas confinadas. Esta flexibilidade de projeto é particularmente valiosa em equipamentos de construção móveis ou coletores hidráulicos onde o espaço é escasso. As equipes de instalação podem alinhar componentes verticalmente ou colocá-los em linha sem perturbar a tubulação adjacente, reduzindo o risco de desalinhamento ou danos acidentais. Além disso, o uso de conexões flangeadas hidráulicas de alta pressão em configurações compactas permite a aplicação de torque consistente, o que é fundamental para manter a integridade da pressão e evitar o afrouxamento induzido por vibração ao longo do tempo.
As conexões flangeadas melhoram a estabilidade mecânica ao distribuir a força de fixação uniformemente entre vários parafusos, evitando pontos de tensão localizados que podem comprometer a integridade da vedação. Este projeto permite que sistemas operando sob pressões de até 5.000 PSI (Código 61) ou 6.000 PSI (Código 62) mantenham uma vedação consistente nas conexões de tubos ou mangueiras. Os engenheiros geralmente selecionam flanges de pescoço soldado ou deslizantes para tubulações onde é necessário alinhamento rígido, garantindo que o torque aplicado durante a instalação seja transmitido uniformemente. Uma dica profissional: sempre aperte os parafusos em um padrão cruzado para evitar empenamento do flange e compressão irregular da junta, que são causas comuns de vazamentos lentos em sistemas hidráulicos de alta pressão.
As redes de tubulação em equipamentos móveis ou em máquinas industriais sofrem forças laterais, picos de pressão e vibrações mecânicas frequentes. As conexões flangeadas atenuam esses desafios combinando padrões robustos de parafusos com a rigidez inerente dos flanges metálicos, mantendo as juntas seguras em cotovelos, extremidades de mangueiras e conexões múltiplas. Em comparação com conexões roscadas grandes, os flanges são menos propensos a se soltarem sob choques mecânicos repetidos. Selecionar o tipo de flange apropriado para a carga esperada e usar materiais de alta resistência, como aço inoxidável ou aço carbono, melhora ainda mais a durabilidade. As equipes de manutenção relatam menos falhas de conexão em sistemas que utilizam conjuntos flangeados para linhas de alta vibração, especialmente em aplicações de construção e equipamentos hidráulicos.
As conexões flangeadas acomodam uma variedade de soluções de vedação, incluindo vedações faciais e gaxetas com O-ring, proporcionando prevenção confiável de vazamentos mesmo com fluidos corrosivos, voláteis ou cáusticos. O design da superfície de contato permite a vedação de ponto único, o que simplifica o alinhamento e reduz o risco de vazamentos de derivação. Para fluidos agressivos, a seleção de materiais de vedação quimicamente compatíveis – como PTFE, misturas de borracha e elastômero ou compostos especializados – garante longevidade e desempenho consistente. Uma dica profissional: inspecione as superfícies das juntas quanto a microabrasões antes da montagem; mesmo pequenas imperfeições podem comprometer as vedações de alta pressão. A capacidade das conexões flangeadas de integrar múltiplas opções de vedação as distingue das conexões roscadas ou de encaixe soldado, especialmente em sistemas de energia fluida que exigem precisão e confiabilidade.
As conexões roscadas continuam sendo uma escolha prática para tubulações pequenas e de baixa pressão, onde o custo e a simplicidade são prioridades. Eles contam com a rosca cônica NPT para manter a vedação, mas o torque excessivo ou a vibração podem comprometer sua integridade. As conexões flangeadas, por outro lado, distribuem as forças de fixação por vários parafusos, reduzindo o risco de vazamentos em sistemas maiores ou de alta pressão. Uma dica profissional: ao fazer a transição de conexões rosqueadas para flangeadas em instalações existentes, os engenheiros devem verificar se o diâmetro externo do tubo e a espessura da parede são compatíveis com o tipo de flange selecionado para evitar desalinhamento ou compressão excessiva das juntas.
As juntas soldadas oferecem conexões permanentes e altamente resistentes a vazamentos, adequadas para tubulações metálicas contínuas, especialmente em aplicações químicas ou de alta temperatura. Porém, sua permanência pode se tornar uma limitação quando for necessária manutenção ou inspeção. As conexões flangeadas são excelentes em sistemas onde a desmontagem rápida ou a substituição modular são vantajosas. Por exemplo, os flanges Slip-On ou Weld Neck permitem que as seções sejam removidas sem corte ou soldagem, minimizando o tempo de inatividade e interrupções operacionais. As considerações de facilidade de manutenção geralmente superam a vantagem de resistência incremental das soldas em equipamentos hidráulicos móveis ou sistemas industriais de alta vibração.
Os adaptadores hidráulicos, incluindo os tipos SAE J518 de rosca reta ou vedação facial, fornecem conexões confiáveis para pressões moderadas e arranjos compactos. No entanto, ao lidar com mangueiras de grande diâmetro ou linhas de alta pressão classificadas no Código 61 ou no Código 62, as conexões flangeadas oferecem desempenho superior. Seu design aparafusado garante aplicação uniforme de torque e acomoda anéis de vedação ou vedações de gaxeta, o que melhora a prevenção de vazamentos em fluidos voláteis ou de alta pressão. Os flanges também simplificam o alinhamento ao conectar bombas, coletores ou portas de extremidade de mangueira, onde os adaptadores hidráulicos podem exigir acoplamentos ou adaptadores complexos.
Tipo de conexão | Melhor caso de uso | Vantagem Principal | Limitação |
Acessórios roscados | Linhas pequenas e de baixa pressão | Simples e de baixo custo | Suscetível a vibrações e vazamentos |
Juntas soldadas | Tubulações permanentes, alta temperatura/química | Resistente a vazamentos, forte | Difícil de desmontar |
Adaptadores Hidráulicos | Pressão moderada, layouts compactos | Versátil e fácil de conectar | Limitado para grande diâmetro externo/alta pressão |
Acessórios flangeados | Grande diâmetro externo, alta pressão, acesso frequente | Torque uniforme, utilizável, à prova de vazamentos | Custo inicial mais alto, mais espaço necessário |
As conexões flangeadas podem ser projetadas demais para encanamentos simples ou tubulações de baixa pressão, onde conexões roscadas ou de compressão são suficientes. Em aplicações domésticas ou industriais leves, a instalação de um flange pode aumentar os custos de material e mão de obra sem proporcionar benefícios tangíveis de desempenho. Usar uma conexão flangeada em tais contextos pode complicar desnecessariamente os procedimentos de instalação e manutenção, especialmente quando os diâmetros dos tubos caem abaixo de 1 polegada e as pressões operacionais permanecem abaixo de 150 PSI. A avaliação cuidadosa dos requisitos do sistema garante que o método de conexão atenda às necessidades de desempenho e às restrições orçamentárias.
O emparelhamento inadequado dos materiais do flange e do tubo pode acelerar a corrosão ou a degradação galvânica. Flanges de aço inoxidável fixadas em tubos de aço carbono, por exemplo, podem induzir corrosão galvânica se o sistema contiver fluidos condutores. Os flanges de alumínio são leves, mas podem não suportar líquidos abrasivos ou altamente cáusticos. Os engenheiros devem verificar a compatibilidade do material com os fluidos transportados, a exposição ambiental e as diferenças de potencial eletroquímico para evitar falhas prematuras. Uma dica profissional: o uso de juntas ou revestimentos de isolamento pode mitigar as interações galvânicas, prolongando a vida útil sem comprometer a integridade da vedação.
As conexões flangeadas dependem da colocação adequada da junta ou do anel de vedação e do torque controlado para manter uma operação sem vazamentos. Flanges desalinhados, aperto desigual dos parafusos ou superfícies de vedação danificadas podem levar rapidamente a vazamentos, especialmente em sistemas de alta pressão ou propensos a vibrações. Mesmo os flanges Código 61 ou Código 62 mais robustos apresentam desempenho inferior se os procedimentos de instalação forem ignorados. A inspeção regular, a sequência correta dos parafusos e o cumprimento das especificações de torque são essenciais para preservar o desempenho mecânico e hidráulico pretendido.
A seleção do acessório flangeado apropriado começa com a avaliação dos parâmetros do sistema central. Os engenheiros devem verificar a pressão operacional, a faixa de temperatura, o diâmetro externo e interno do tubo e o tipo de fluido que está sendo transportado. Diâmetros maiores ou pressões mais altas geralmente exigem flanges de pescoço soldado ou deslizantes para manter a integridade da vedação. A compatibilidade de fluidos é igualmente crítica; líquidos corrosivos ou abrasivos podem exigir aço inoxidável ou materiais de vedação quimicamente resistentes. Seguir uma sequência de seleção sistemática garante que o acessório escolhido atenda aos requisitos de desempenho sem engenharia excessiva ou comprometimento da segurança.
A conformidade com os padrões da indústria proporciona confiança na confiabilidade mecânica e hidráulica das conexões flangeadas. Os padrões ANSI, ASME, ASTM e DIN definem dimensões de flange, classes de pressão e especificações de material. Aderir às classificações do Código 61 ou Código 62 garante que as conexões possam suportar pressões de projeto de 5.000 a 6.000 PSI sem risco de vazamento ou deformação. Uma dica profissional: sempre verifique as folhas de dados do fabricante para confirmar se o flange e o tubo correspondente atendem ao mesmo padrão, evitando falhas relacionadas a incompatibilidades em sistemas hidráulicos de alta pressão.
A escolha de uma conexão flangeada influencia a complexidade da instalação, os ciclos de manutenção e o custo geral do sistema. As conexões de flange aparafusadas reduzem o tempo de montagem em comparação com a soldagem, especialmente em áreas confinadas ou sem folga. Os flanges modulares permitem que seções sejam removidas para inspeção ou substituição, minimizando o tempo de inatividade e os custos de mão de obra associados. A avaliação destes factores face às restrições orçamentais pode revelar benefícios de custos ocultos que vão além do preço de compra inicial. Para linhas de alta pressão e sujeitas a vibrações, priorizar uma conexão que simplifique a remontagem e garanta um alinhamento preciso melhora a confiabilidade a longo prazo.
Antes de finalizar uma compra, uma lista de verificação estruturada pode evitar erros comuns de especificação. Os critérios críticos incluem tamanho do flange, material, classificação de pressão, tipo de vedação (o-ring ou junta), acessibilidade para instalação e manutenção e compatibilidade com o fluido operacional. Considerações adicionais envolvem cargas de vibração esperadas, tolerâncias de expansão térmica e adesão aos padrões relevantes. A incorporação desses parâmetros em uma única ferramenta de avaliação permite que engenheiros e equipes de compras tomem decisões informadas e eficientes.
A avaliação cuidadosa dos requisitos do sistema garante que uma conexão flangeada forneça o equilíbrio certo entre resistência, confiabilidade e facilidade de manutenção. A consideração de fatores como tamanho do tubo, pressão, vibração e necessidades de manutenção ajuda a determinar quando um flange é preferível a conexões roscadas, soldadas ou hidráulicas.
Produtos de Shanxi Jin Steel Casting Co.,Ltd. oferecem conexões de flange projetadas que se alinham aos padrões do setor, apoiando instalação eficiente, desempenho de vedação consistente e manutenção simplificada. Seguindo uma lista de verificação estruturada para compatibilidade de materiais, torque e inspeção, os engenheiros podem otimizar o desempenho da tubulação e, ao mesmo tempo, reduzir o tempo de inatividade e o risco operacional.
R: Uma conexão flangeada conecta tubos, válvulas e bombas com segurança, proporcionando vedação confiável e permitindo fácil montagem, manutenção e desmontagem em sistemas industriais ou de alta pressão.
R: As conexões flangeadas são preferidas para tubos de grande diâmetro, linhas de alta pressão, sistemas propensos a vibrações ou quando é necessário acesso frequente para manutenção.
R: Conexões flangeadas instaladas corretamente com juntas ou anéis de vedação mantêm uma vedação consistente e podem ser mais úteis do que juntas soldadas em sistemas que exigem inspeção periódica.
R: Aço inoxidável, aço carbono, alumínio e cobre são típicos, escolhidos pela resistência à corrosão, compatibilidade de fluidos e resistência mecânica.
R: Sim, os designs de flange com folga zero permitem o aperto dos parafusos e o alinhamento dos componentes em áreas apertadas onde as conexões roscadas ou soldadas seriam difíceis de instalar.
R: Os flanges classificados no Código 61 ou Código 62 são adequados para pressões de até 5.000–6.000 PSI, garantindo integridade mecânica e prevenção de vazamentos em sistemas de alta pressão.
