Manuseio, Transporte e Armazenamento e de Tubos de Ferro Dúctil

Os tubos de Ferro Dúctil são objetos pesados ​​e devem ser tomados cuidados para garantir a qualidade dos tubos durante o manuseio. Quando for utilizada empilhadeira para descarregar os tubos, certifique-se de que a lâmina do garfo não danifique o tubo e seu revestimento e revestimentos.

1.1 Cuidados

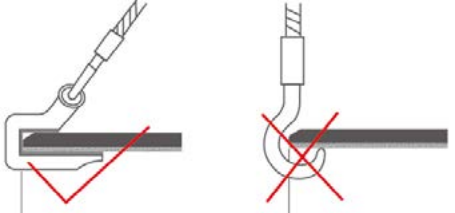

O guindaste ou empilhadeira está disponível para içamento, onde deverão ser aplicados ganchos especiais, conforme Figura 1. Os ganchos especiais deverão ser gancho de aço acolchoado, cinta de náilon ou cabo de aço revestido com borracha, para não danificar o revestimento interno de cimento e a camada de acabamento externa.

1.3.1 Para tubos de ferro dúctil agrupados, cintas e ferramentas de elevação projetadas para esse fim devem ser usadas para levantá-los da parte inferior de todo o feixe. Em nenhuma circunstância os tubos ou as cintas devem ser levantados diretamente por gancho, de modo a evitar distorção da embalagem, quebra das cintas da embalagem ou desprendimento de feixes durante o içamento.

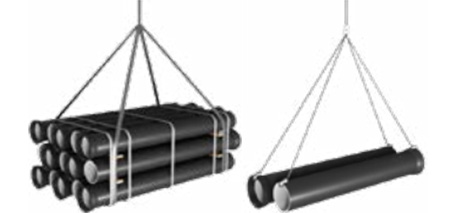

1.3.2 Para tubos de ferro dúctil embalados a granel, um gancho ou cinta de içamento especialmente projetado deve ser usado para içar um ou vários de cada vez, conforme mostrado na Figura 2;

3.1 Quando aplicada empilhadeira, suas partes em contato com as tubulações devem ser protegidas durante o manuseio, principalmente a lâmina do garfo.

(1) No caso de transporte rodoviário ou ferroviário. a carruagem ou vagão deve ser limpa de corpos estranhos. entretanto, o esquema de carregamento deverá ser elaborado de acordo com a capacidade do veículo;
(2) No caso de transporte rodoviário e ferroviário, as camas de madeira deverão ser colocadas no piso para evitar o contato direto entre a extremidade do encaixe e o piso. Os tubos podem ser carregados no veículo em feixes, pirâmide ou formação de lados retos.
O carregamento da pirâmide deve ser construído apoiando o tubo entre pares de tubos na camada anterior com o encaixe nas camadas sucessivas invertido. o carregamento lateral reto só deve ser usado quando os veículos tiverem suportes projetados especificamente ao longo das laterais da plataforma, onde berços especiais separando as camadas são usados ​​para garantir que não ocorra contato metal com metal entre fileiras de tubos.
(3) Durante a descarga do veículo, é necessário evitar puxar ou deixar cair diretamente o tubo, enrolado ou não, no solo, mesmo em solo arenoso.

3.1 Requisitos para Local de Empilhamento
3.1.1 A área de armazenamento deve ser nivelada e resistente. Evitar
- terrenos pantanosos;
- Solo instável;
- Solo corrosivo;
3.1.2 Ao chegar ao local de armazenamento, as tubulações deverão ser inspecionadas e caso haja algum dano, o revestimento interno ou externo e a superfície de junção deverão ser reparados, preferencialmente antes do empilhamento.
3.1.3 Dois trilhos de madeira devem ser colocados sob os tubos para evitar seu contato direto com o solo, e a madeira selecionada deve ser resistente.
3.1.4 Para armazenamento de longo período, os tubos devem ser cobertos com lona ou tecido, de modo a protegê-los contra poeira ou sujeira.
3.2 Disposição de Empilhamento
3.2.1 Existem basicamente 2 tipos de disposição de empilhamento para tubos de ferro dúctil: Empilhamento Quadrado e Empilhamento em Pirâmide.

3.2.2 Empilhamento quadrado: mostrado na Figura 3.
Cada camada de tubo deve ser posicionada com seus eixos em ângulo reto com os da camada anterior para formar uma pilha estável e compacta. Os tubos repousam diretamente sobre os que estão abaixo e deve-se ter cuidado extra ao abaixar os tubos
na posição para evitar danos ao revestimento protetor, à capa e ao invólucro.

Levando em consideração a capacidade de suporte dos tubos subjacentes, a altura de empilhamento para tubos de ferro dúctil K9 é recomendada conforme mostrado na Tabela 1, e a altura preferida para tubos de ferro dúctil Classe C é mostrada na Tabela 2.
