Instalação De Tubulação

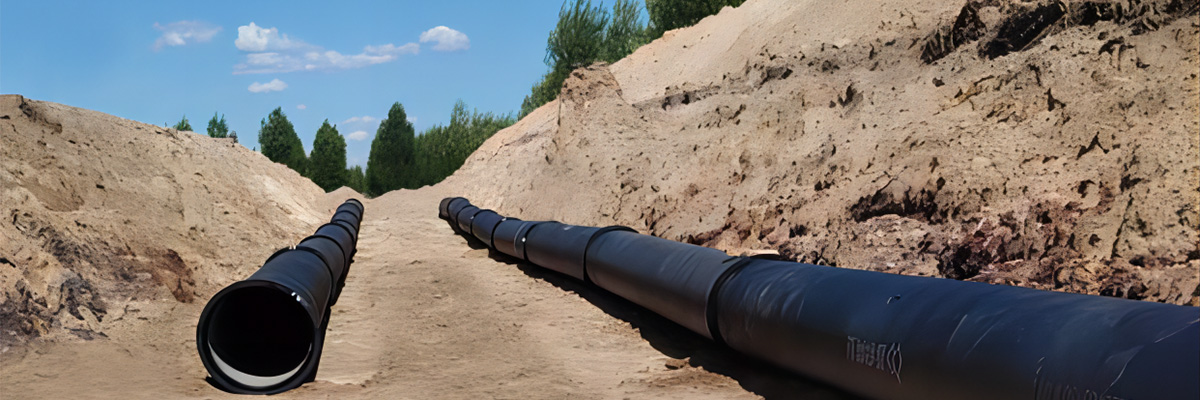

Escavação de valas

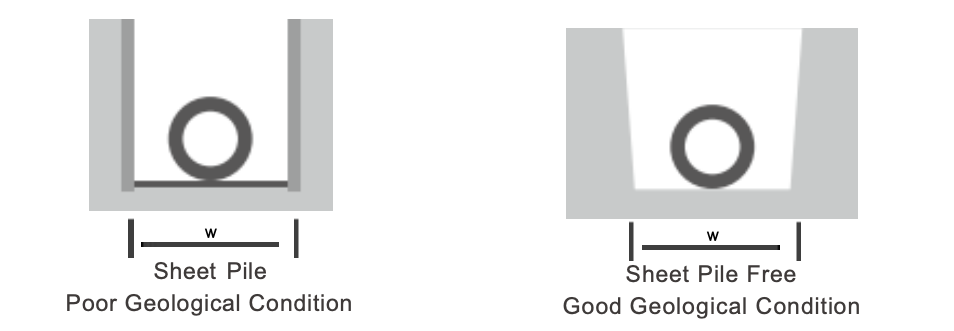

Diagrama de Vala

Largura padrão da vala para tubos de ferro dúctil

Tamanho nominal DN （mm）	Largura padrão da vala W（mm）	Tamanho nominal DN （mm）	Largura padrão da vala W（mm）
80	680	700	1300
100	700	800	1400
150	750	900	1500
200	800	1000	1600
250	850	1100	1700
300	900	1200	1800
350	950	1400	2000
400	1000	1500	2100
450	1050	1600	2200
500	1100	1800	2400
600	1200	2000	2600

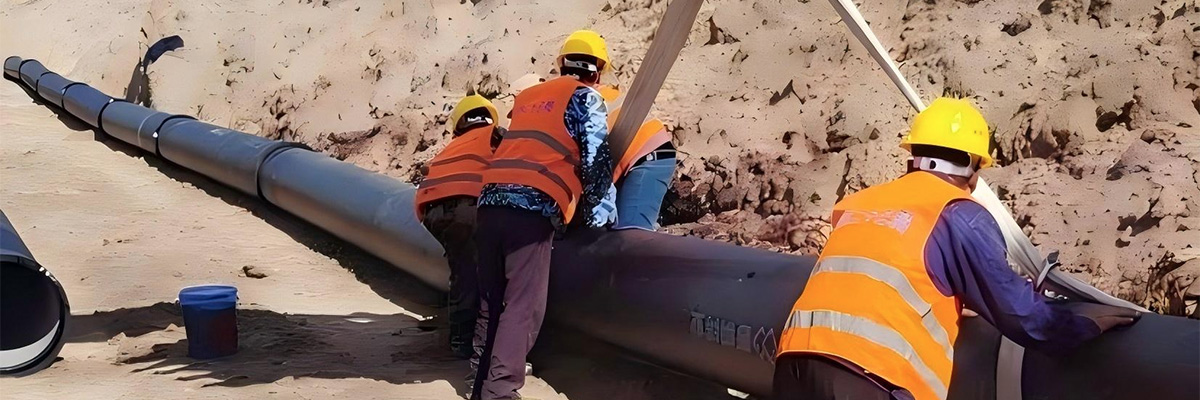

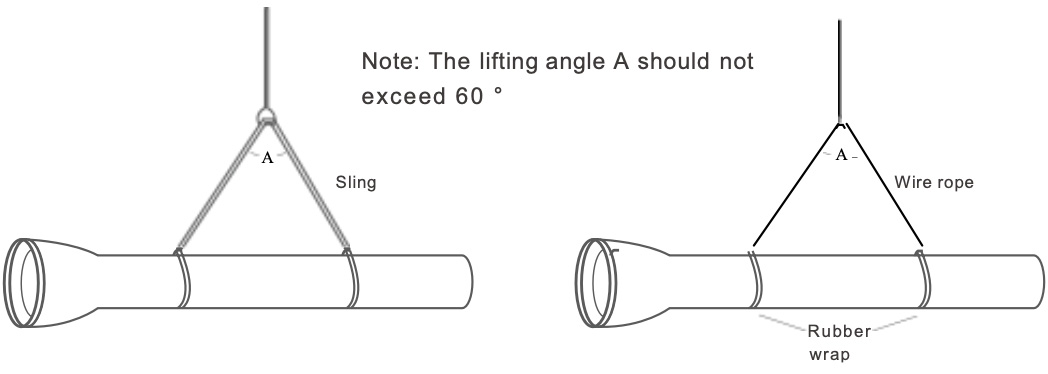

Colocação de tubos

Instalação de encaixe de encaixe em tubo de ferro dúctil tipo T

Limpeza de soquete e torneira

Limpe bem o soquete e a torneira, insira o anel de vedação de borracha e verifique se todas as direções estão adequadas e corretamente fixadas.

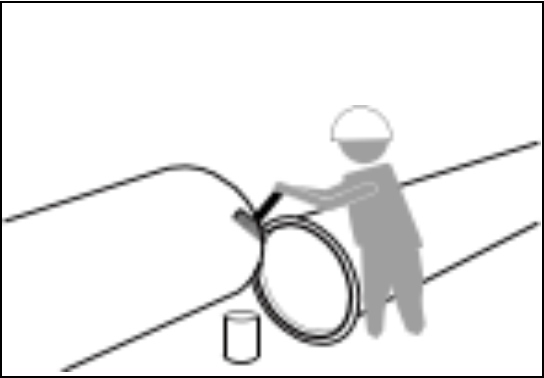

Instalando o anel de vedação de borracha

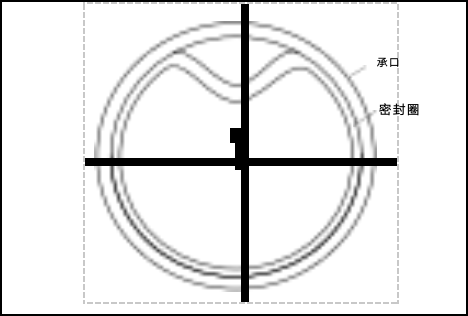

Insira o anel de vedação de borracha (tubo de pequeno diâmetro)

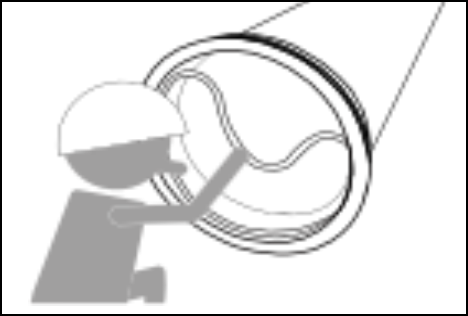

Insira o anel de vedação de borracha no soquete, fazendo-o no formato de um coração ou 8, e depois insira a metade inferior ou superior e inferior do anel de vedação de borracha nas ranhuras do soquete.

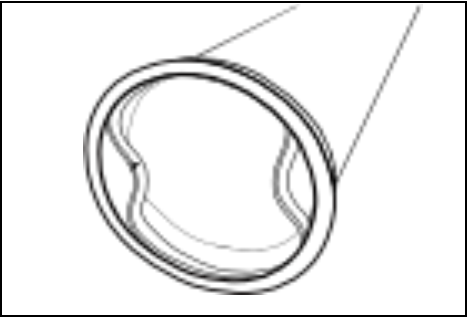

Insira o anel de vedação de borracha (tubo de grande diâmetro)

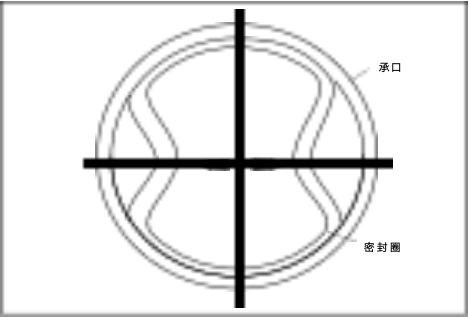

Alinhe a linha de marcação branca no anel de vedação de borracha com a linha de marcação na superfície final do soquete e, em seguida, insira o anel de vedação de borracha no soquete em forma de flor, conforme mostrado na figura a seguir. (certifique-se de que a circunferência do anel de vedação de borracha esteja voltada para a ranhura de vedação apropriada.)

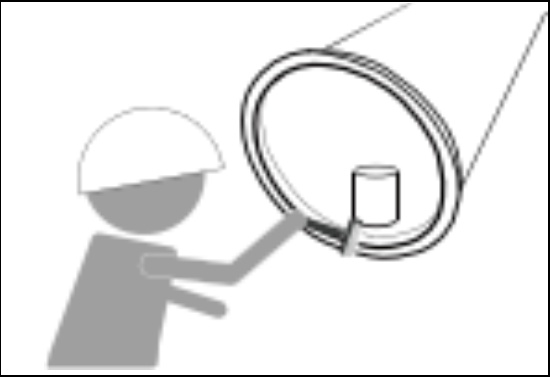

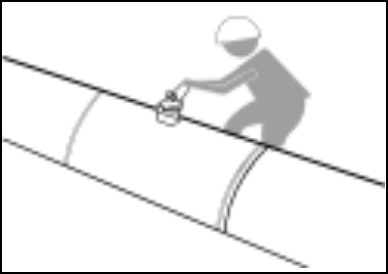

Após remover poeira e impurezas, aplique uma camada de lubrificante na área desde a extremidade do soquete até o interior da linha branca e a superfície interna do anel de vedação de borracha.

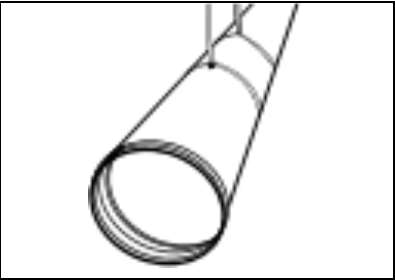

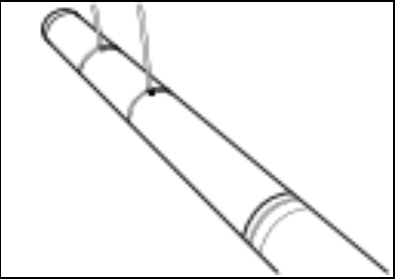

Certifique-se de que a torneira foi chanfrada, caso contrário, arestas quadradas ou afiadas podem causar danos ou deslocamento do anel de vedação e causar vazamento. Ao cortar tubos no canteiro de obras, uma lima pesada ou esmerilhadeira deve ser usada para chanfrar o encaixe e remover arestas vivas.
Alinhe a torneira com o encaixe e insira-a no encaixe do tubo.

Uso de ferramentas de conexão
Tubos com diâmetro de DN700-1200 usam dois controles deslizantes de haste ao conectar, enquanto tubos com diâmetro de DN1400-2000 usam três controles deslizantes de haste

Uso de ferramentas de conexão
Tubos com diâmetro DN700-1200 usam duas hastes de controle slEmpurre a ponta do tubo no soquete

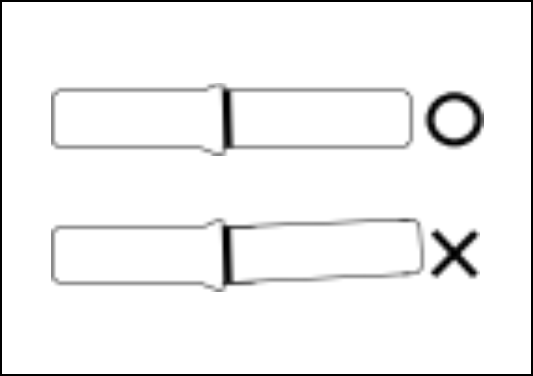

Ao empurrar, certifique-se de que a junta esteja reta.

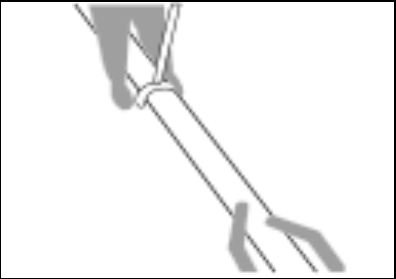

Tubos de pequeno diâmetro podem ser inseridos usando uma haste longa e um garfo. Para tubos de grande diâmetro, é necessário adicionar blocos de corrente, extratores de haste rotativa, etc.iders ao conectar, enquanto tubos com diâmetro de DN1400-2000 usam três controles deslizantes de haste de controle

Tabela de Quantidade de Blocos de Corrente para Instalação de Tubo de Ferro Dúctil

Tamanho nominal DN(mm)	Parâmetros do bloco de corrente (tonelagem)	Número de blocos de corrente (PCS)
DN1 00 200	1	1
DN300 ~400	2	1
DN500 ~ 600	5	1
DN700 ~ 800	5	1
DN900 ~ 1000	5	2
DN1200 ~ 1400	8	2~3
DN1600 ~2000	10	2~3

Ângulo de deflexão

Quando a deflexão da tubulação é necessária, o método de deflexão da tubulação na junta pode ser usado dentro da faixa de deflexão angular permitida.

Tamanho nominal DN(mm)	Ângulo de deflexão permitido
80-200	5。
250-350	4。
400	30 30'
450-600	30
700-900	20 30'
1000-2000	2。

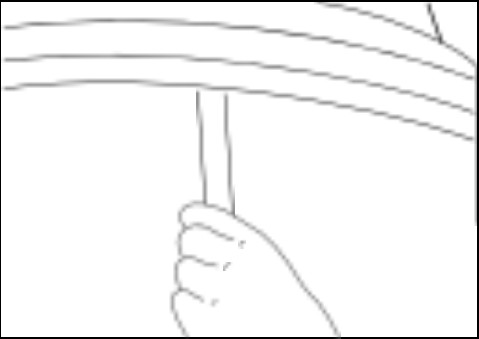

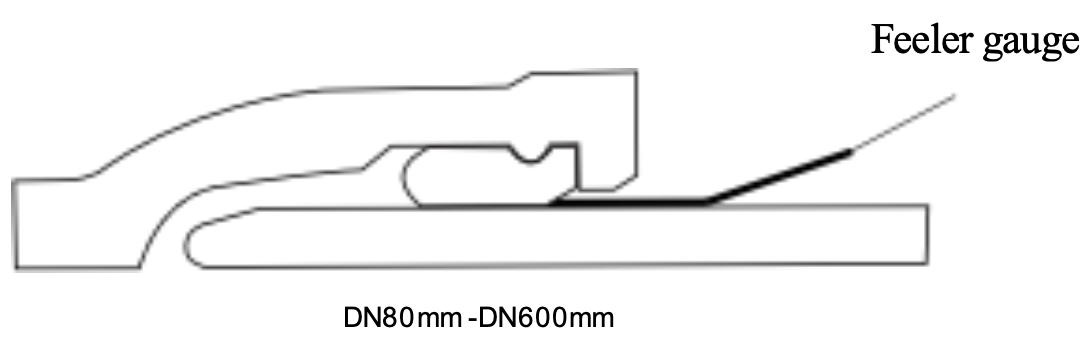

Verifique a posição do anel de vedação

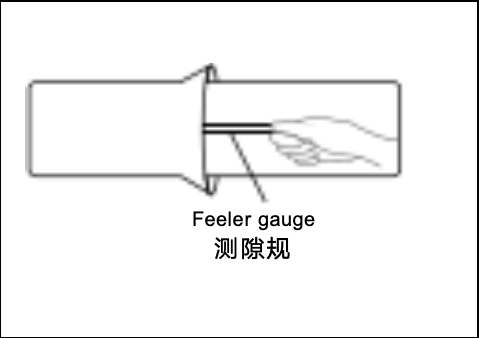

Insira um calibrador de folga na folga entre o soquete e a torneira e verifique ao longo da circunferência do soquete para garantir que a posição do anel de vedação seja apropriada

DN	P-10	DN	P-10	DN	P-10
DN	Junta tipo T	DN	Junta tipo T	DN	Junta tipo T
80	75	450	110	1400	230
100	78	500	110	1500	240
125	80	600	110	1600	250
150	85	700	140	1800	290
200	90	800	150	2000	309
250	95	900	165	2200	--
300	100	1000	175	2400	--
350	100	1100	190	2600	--
400	100	1200	205

Preenchimento

O solo utilizado para aterro de valas deve estar livre de escórias, poeira, resíduos, vegetais ou materiais orgânicos, cascalho, pedras, solo congelado ou outros materiais inadequados. A partir de 0,3 metros acima do topo da tubulação até o leito da calçada, pode-se utilizar solo contendo brita, com tamanho máximo não superior a 20cm.

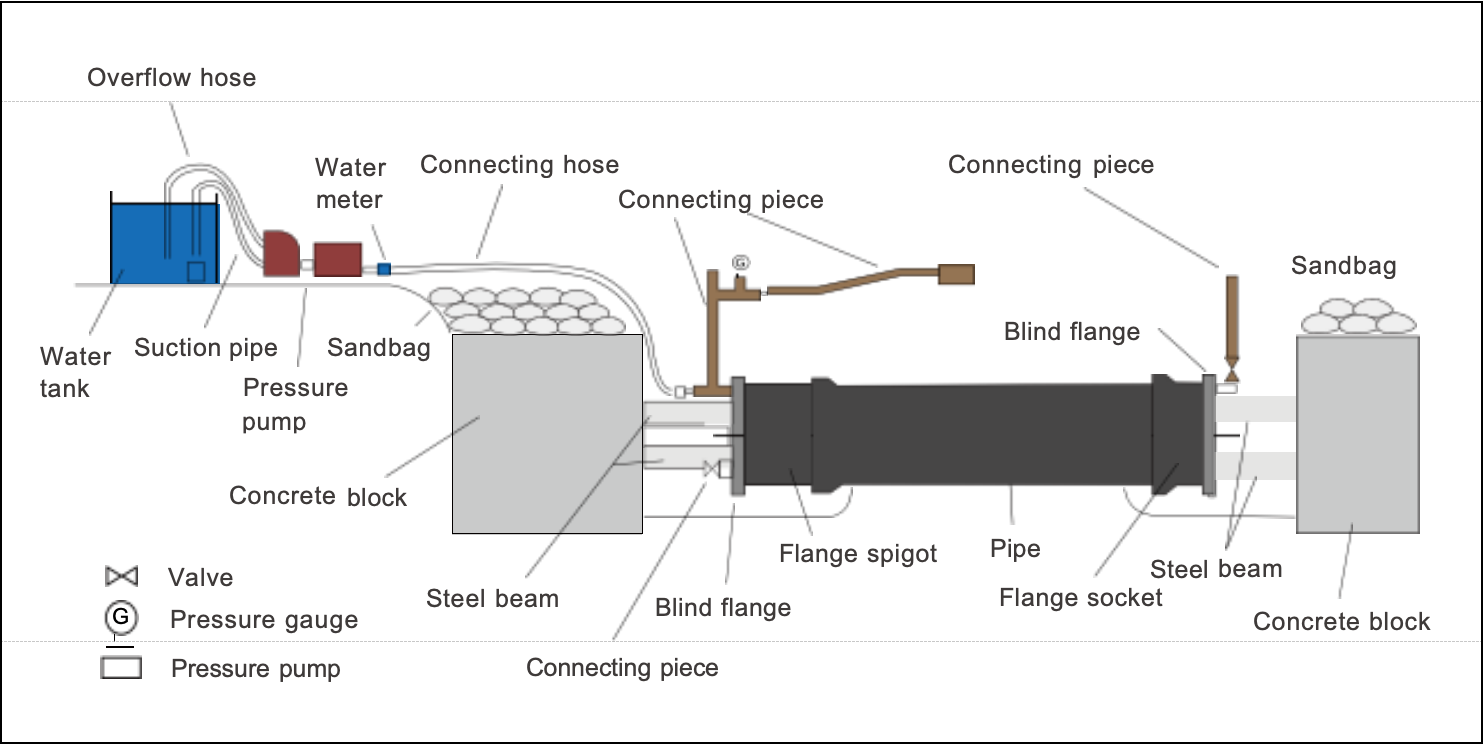

Teste de pressão

Após o aterro, é realizado um teste de pressão para verificar a confiabilidade de seu desempenho.
