As tubulações em sistemas industriais e comerciais geralmente transportam fluidos, gases ou produtos químicos de alta pressão, onde até mesmo pequenos vazamentos podem levar a paradas dispendiosas ou riscos à segurança. As conexões flangeadas desempenham um papel fundamental, fornecendo conexões seguras e removíveis que mantêm a integridade do sistema sob pressões e temperaturas variáveis. Compreender como essas conexões funcionam, desde a compressão da junta até a pré-carga do parafuso, ajuda os operadores a evitar falhas comuns, selecionar os materiais corretos e aplicar técnicas de instalação corretas. Os leitores obterão insights sobre como criar juntas à prova de vazamentos, evitando erros operacionais e mantendo conexões confiáveis ao longo do tempo.

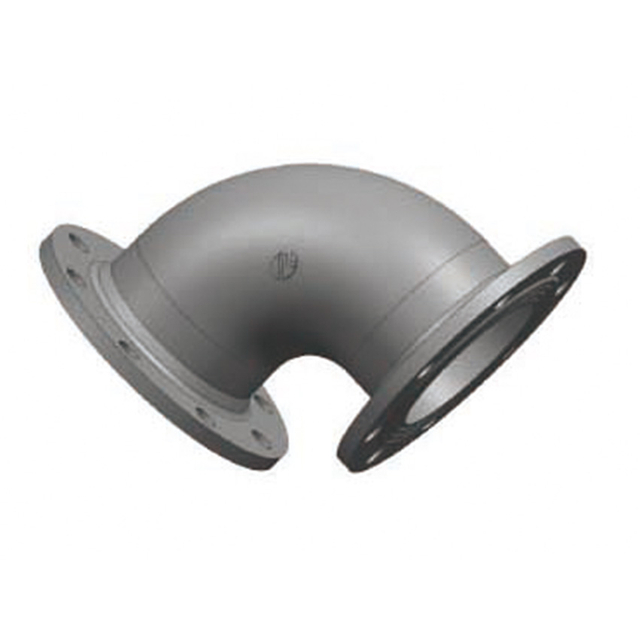

As conexões de flange alcançam uma vedação à prova de vazamentos orquestrando cuidadosamente a interação entre a junta , das faces do flange e o sistema de parafusamento. Inicialmente, os flanges são alinhados de forma que suas faces usinadas se encontrem perfeitamente, minimizando folgas que possam comprometer a vedação. Uma junta é então posicionada entre as faces, servindo como barreira primária ao escape de fluido ou gás. À medida que os parafusos são apertados numa sequência faseada, a tensão mecânica desenvolve-se ao longo de cada fixador, gerando uma força de aperto que comprime a junta uniformemente através das superfícies de contacto. Essa compressão força o material da gaxeta nas irregularidades microscópicas do flange, bloqueando possíveis caminhos de vazamento. Em aplicações de alta pressão, como sistemas PN40 ou ANSI Classe 300, esta sequência precisa garante que, mesmo sob pressões operacionais flutuantes, a junta permaneça robusta e resistente à fluência ou relaxamento de tensão.
O material da junta influencia diretamente o desempenho e a durabilidade da junta flangeada. Materiais macios como PTFE ou compósitos reforçados com fibra adaptam-se facilmente às imperfeições da superfície, proporcionando excelente vedação inicial, mas podem deformar sob condições prolongadas de alta temperatura ou alta pressão. As juntas metálicas, incluindo projetos de junta tipo anel (RTJ), resistem a temperaturas extremas e ambientes corrosivos, mantendo a integridade mecânica. A compatibilidade química é crítica: o PTFE oferece alta resistência a ácidos, enquanto as juntas duplex de aço inoxidável resistem à corrosão induzida por cloreto em aplicações marítimas. Os limites de temperatura também devem orientar a seleção; por exemplo, as gaxetas de grafite são adequadas para sistemas de vapor de até 450°C, enquanto as gaxetas elastoméricas são restritas a temperaturas mais baixas. A escolha incorreta da junta pode levar a vazamentos precoces, erosão ou até mesmo falhas catastróficas nas juntas, tornando a avaliação do material tão essencial quanto a montagem adequada.
Os parafusos são mais do que apenas fixadores – eles regulam a força de fixação que garante que a junta permaneça comprimida uniformemente. A aplicação inadequada de torque pode produzir pré-carga irregular, resultando na inclinação do flange e na ruptura da junta. Para mitigar isso, os parafusos devem ser apertados em um padrão cruzado usando uma chave de torque calibrada, com o torque aplicado em estágios (por exemplo, 30%, 60% e depois 100%). O atrito da rosca deve ser considerado; parafusos de aço inoxidável levemente lubrificados, por exemplo, convertem o torque em pré-carga de forma mais consistente do que roscas secas. Em tubulações que movimentam água, gás ou produtos químicos, manter essa distribuição de carga é vital para evitar microvazamentos e fadiga do material ao longo do tempo.
O projeto estrutural de um flange determina tanto sua eficiência de vedação quanto sua resiliência mecânica. Os flanges de face elevada (RF) concentram a força de compressão ao redor do furo da gaxeta, melhorando a estanqueidade da vedação para aplicações ANSI Classe 150–600. Os flanges de face plana (FF), comumente usados com sistemas de ferro fundido, fornecem contato total com a superfície, mas exigem controle cuidadoso do torque do parafuso para evitar compressão irregular. Os flanges de junta tipo anel (RTJ) empregam uma ranhura de metal usinada com precisão e uma gaxeta correspondente para manter o desempenho à prova de vazamentos em ambientes de alta pressão ou alta temperatura. Os designs macho e fêmea e macho e fêmea ajudam no alinhamento da junta, minimizando o movimento lateral durante a instalação. A seleção do tipo de flange apropriado depende da pressão operacional, da temperatura e do material do flange correspondente. A atenção adequada à espessura do flange, ao alinhamento do furo e ao acabamento superficial garante uma transferência de carga consistente e reduz o risco de deformação sob tensão dinâmica.
Os parafusos são essenciais para traduzir o torque aplicado em uma força de fixação uniforme em toda a junta. Parafusos de liga de alta resistência, como ASTM A193 B7 ou aço inoxidável A276 Grau 304, são comumente especificados com base na pressão e temperatura do sistema. Revestimentos como zincagem ou galvanização por imersão a quente aumentam a resistência à corrosão em ambientes úmidos ou expostos a produtos químicos. As arruelas distribuem a carga uniformemente, evitando a inclinação do flange e reduzindo o desgaste da superfície. Durante a montagem, a aplicação da lubrificação correta nas roscas e sob a cabeça do parafuso garante uma pré-carga previsível e reduz a variabilidade do atrito. Evite misturar diferentes graus de parafusos ou reutilizar fixadores, pois pequenas diferenças no passo ou alongamento da rosca podem causar tensão irregular e potencial vazamento.
Os materiais do flange e da gaxeta afetam diretamente a longevidade da junta e a compatibilidade com o meio transportado. Os aços inoxidáveis 304 e 316 são padrão para serviços químicos ou de água em geral, enquanto as ligas Duplex 2205 ou Super Duplex 2507 oferecem maior resistência à tração e resistência superior à corrosão induzida por cloreto em aplicações marítimas. Ligas à base de níquel, como Inconel ou Monel, apresentam bom desempenho sob calor extremo ou exposição química agressiva. Os plásticos (PVC, CPVC, PP) e os compósitos FRP fornecem alternativas leves para sistemas de baixa pressão ou altamente corrosivos, mas exigem uma consideração cuidadosa da expansão térmica e das características de fluência. Os materiais correspondentes de flange, junta e fixador reduzem a corrosão galvânica e garantem vedação estável sob cargas cíclicas ou variações de temperatura.
Componente | Função | Falha Comum |
Face do Flange | Fornece superfície de vedação e distribuição de carga | Arranhões superficiais, desalinhamento, tipo de face inadequado |
Parafusos/Porcas/Arruela | Aplicar e manter a força de fixação | Torque irregular, corrosão, grau incorreto |
Material do Flange | Integridade estrutural, resistência à pressão/temperatura | Incompatibilidade de material, fadiga, corrosão |
Junta | Veda caminhos de fluido/gás | Material errado, compressão inadequada, deformação |
As conexões flangeadas são projetadas para suportar classes de pressão e faixas de temperatura específicas, mas extremos operacionais podem comprometer a junta se não forem devidamente considerados. Sistemas de alta pressão, como tubulações ANSI Classe 600 ou PN40, geram forças internas que separam as faces do flange, reduzindo a compressão da gaxeta. As flutuações de temperatura introduzem expansão ou contração térmica, potencialmente afrouxando os parafusos e distorcendo o corpo do flange. Os materiais respondem de maneira diferente: os flanges de aço inoxidável 316 expandem aproximadamente 16 µm por metro por °C, enquanto o duplex 2205 exibe menor alongamento térmico nas mesmas condições. A seleção de flanges e gaxetas classificadas para a pressão operacional e temperatura máxima de serviço garante que a vedação permaneça intacta e minimize o risco de deformação ou explosão durante o ciclo térmico.
Vibrações mecânicas de bombas, compressores ou equipamentos rotativos próximos transmitem cargas dinâmicas ao longo da rede de tubulação. Oscilações repetidas podem induzir o relaxamento do parafuso e o contato desigual da face do flange, especialmente em trechos longos ou sem suporte. O desalinhamento do tubo agrava este efeito, concentrando a tensão na interface da junta. A instalação de braçadeiras de suporte em intervalos calculados, a aplicação de torque adequado nos parafusos com aperto cruzado e a escolha de juntas com alta resistência à compressão, como metálicas ou de grafite reforçada, mitigam o risco de vazamentos recorrentes. É necessária atenção especial perto de curvas ou curvas de expansão, onde mesmo pequenos movimentos laterais podem degradar a vedação ao longo do tempo.
Os materiais da junta sofrem graduais fluência e relaxamento sob pressão e temperatura sustentadas, levando à redução da força de fixação e potencial vazamento. Por exemplo, as juntas de PTFE em linhas de vapor podem perder até 5% da sua compressão inicial ao longo de seis meses de operação contínua. A inspeção periódica do torque dos parafusos, do alinhamento do flange e da condição da junta é essencial, sendo recomendado reaperto de acordo com as especificações do fabricante. A implementação de um cronograma de manutenção preventiva, incluindo inspeções visuais e verificação de torque, prolonga a vida útil e evita paradas inesperadas. Além disso, a seleção de juntas com taxas de relaxamento mínimas, como metal RTJ ou grafite de alto grau, melhora a confiabilidade para aplicações de longo prazo, alta temperatura ou alta pressão.
A instalação bem-sucedida do flange começa com a preparação meticulosa das faces do flange e da gaxeta. As superfícies usinadas devem estar livres de arranhões, ferrugem ou material residual da junta, pois mesmo pequenas imperfeições podem comprometer o desempenho da vedação. O alinhamento adequado dos flanges garante que a junta fique assentada uniformemente, sem se projetar no furo, o que poderia criar fluxo turbulento ou pontos de tensão localizados. As juntas devem ser sempre novas, dimensionadas corretamente e compatíveis com o tipo de face do flange – face plana, face elevada ou junta tipo anel – para manter uma compressão consistente. Para juntas metálicas RTJ, a ranhura de assentamento deve estar limpa e livre de detritos para garantir uma vedação uniforme de metal com metal.
Os parafusos traduzem o torque aplicado na força de fixação que mantém a vedação. O emprego de um padrão de aperto cruzado garante uma distribuição uniforme da pré-carga em todos os parafusos, minimizando o risco de inclinação do flange ou ruptura da junta. O torque deve ser aplicado em incrementos escalonados – normalmente 30%, 60% e depois 100% do valor recomendado – para permitir que a junta seja comprimida uniformemente. O uso de chaves dinamométricas calibradas evita o aperto excessivo ou insuficiente, o que pode causar vazamento ou fadiga do parafuso. A lubrificação das roscas e sob a cabeça do parafuso melhora a consistência da conversão de torque em pré-carga, especialmente para fixadores de aço inoxidável, evitando ao mesmo tempo a lubrificação na junta, a menos que seja aprovada pelo fabricante.
Falhas repetidas geralmente resultam de erros simples, porém críticos. A reutilização de juntas compromete sua capacidade de preencher microimperfeições, resultando em caminhos de vazamento. Torque desigual, como apertar parafusos sequencialmente em um círculo em vez de transversalmente, produz compressão assimétrica e tensão localizada na gaxeta. O desalinhamento das faces do flange introduz tensão de flexão, podendo causar deformação ou vazamento a longo prazo. A verificação pré-instalação é essencial para mitigar esses riscos, incluindo a confirmação do tipo e da face do flange, a verificação do tamanho e da classe dos parafusos e a garantia da seleção correta da gaxeta.
Lista de verificação sugerida: verificação pré-instalação
● Inspecione as faces do flange quanto a arranhões, corrosão e planicidade
● Confirme se o tipo de junta corresponde à face do flange e ao meio operacional
● Verifique o tamanho do parafuso, a classe e os requisitos de lubrificação
● Alinhe os flanges com precisão para evitar desajustes ou tensões laterais
● Certifique-se de que as ferramentas de torque estejam calibradas e aplique aperto em estágios cruzados
A inspeção regular é essencial para garantir que uma conexão flangeada hidráulica de alta pressão continue a funcionar sob condições operacionais. As verificações de torque devem ser realizadas periodicamente, usando chaves calibradas para verificar se a pré-carga do parafuso permanece dentro das especificações. As faces do flange devem ser inspecionadas quanto a corrosão, corrosão ou deformação superficial, pois esses defeitos comprometem a compressão da junta e o desempenho da vedação. As juntas devem ser substituídas de acordo com os intervalos recomendados pelo fabricante ou quando aparecerem sinais visíveis de fluência, rachaduras ou erosão, especialmente em aplicações de alta temperatura ou alta pressão.
Sistemas de alta pressão, alta temperatura ou quimicamente agressivos exigem gerenciamento proativo de materiais. A atualização para juntas metálicas RTJ ou ligas de alta qualidade, como duplex 2205 ou Inconel, melhora a integridade da junta sob condições extremas. Os sistemas que lidam com vapor, produtos químicos corrosivos ou exposição marítima se beneficiam da seleção de materiais de flanges e juntas que resistem à expansão térmica, ao ataque químico e à fadiga. A consideração dos ciclos operacionais e das cargas de vibração previstas ao planejar atualizações de materiais reduz o tempo de inatividade não planejado e prolonga a vida útil.
A confiabilidade a longo prazo depende de rotinas de manutenção adequadas. As verificações de alinhamento devem ser realizadas durante cada inspeção para evitar tensões de flexão nos flanges. Os parafusos devem ser reapertados conforme necessário, seguindo sequências transversais e escalonadas para manter a força de fixação uniforme. A combinação de tipos de juntas apropriados com materiais adequados ao ambiente operacional – RTJ metálico para sistemas de alta pressão ou grafite reforçado para resiliência térmica – garante uma vedação consistente ao longo de anos de serviço. A documentação das ações de manutenção e leituras de torque apoia decisões de substituição proativas e evita a degradação gradual do desempenho.
Compreender como funciona uma conexão flangeada envolve reconhecer a interação entre o corpo do flange, a gaxeta e a pré-carga do parafuso para manter uma conexão segura e à prova de vazamentos. A seleção adequada do material, o tipo de flange e as práticas de instalação contribuem para a confiabilidade a longo prazo, enquanto a inspeção e manutenção regulares ajudam a evitar falhas inesperadas.
Shanxi Jin Steel Casting Co.,Ltd. fornece conexões flangeadas e componentes projetados para atender aos padrões da indústria, proporcionando desempenho consistente sob diversas pressões e temperaturas. Seus produtos ajudam os operadores a manter sistemas de tubulação eficientes e seguros, reduzindo o risco de vazamentos e facilitando a manutenção, garantindo que cada junta tenha um desempenho confiável durante toda a sua vida útil.
R: Uma conexão flangeada conecta tubos, válvulas ou equipamentos, permitindo fácil montagem, desmontagem e manutenção, mantendo uma vedação à prova de vazamentos sob pressão.
R: A junta entre as faces do flange se comprime sob a tensão do parafuso, preenchendo imperfeições superficiais e bloqueando efetivamente o vazamento de fluido ou gás.
R: A seleção do material, o tipo de face do flange, a pré-carga do parafuso, a classe de pressão, a temperatura e a instalação adequada influenciam a confiabilidade da vedação e a durabilidade do sistema.
R: Sim, quando especificadas corretamente, as conexões flangeadas com a junta e o material de flange corretos podem operar com segurança sob condições de alta pressão e alta temperatura.
R: As inspeções regulares devem incluir verificações de torque dos parafusos, condição da face do flange e integridade da junta, especialmente em sistemas expostos a vibração, calor ou meios corrosivos.
R: Flanges desalinhados, escolha incorreta da junta, torque irregular dos parafusos e juntas reutilizadas podem causar vazamentos e reduzir a confiabilidade a longo prazo.
