As tubulações que transportam água, produtos químicos ou vapor frequentemente enfrentam altas pressões, necessidades frequentes de manutenção e condições ambientais desafiadoras. Garantir conexões seguras e à prova de vazamentos é fundamental, e uma conexão flangeada adequadamente selecionada pode simplificar a instalação, permitir inspeções mais fáceis e prolongar a vida útil do sistema. Compreender os diferentes tipos, materiais e classes de pressão das conexões flangeadas ajuda a evitar falhas dispendiosas e garante um desempenho confiável sob condições exigentes. Os leitores obterão insights práticos sobre como escolher a conexão correta, técnicas de instalação adequadas e estratégias de manutenção eficazes para manter os sistemas de tubulação seguros e eficientes.
Uma conexão flangeada é um conector mecânico projetado para unir tubos, válvulas, bombas e outros componentes em sistemas de tubulação industrial. Consiste em um aro ou colar saliente conhecido como flange, uma junta para vedar a junta e parafusos que fornecem pressão de fixação uniforme em toda a circunferência. Esta configuração garante uma vedação hermética capaz de lidar com uma ampla faixa de pressões e temperaturas operacionais. As conexões flangeadas permitem montagens e desmontagens repetidas sem comprometer a integridade do sistema, distinguindo-as de juntas soldadas ou fixas permanentemente. A eficácia da vedação geralmente depende do tipo de face do flange – face elevada (RF) ou junta tipo anel (RTJ) – e da compatibilidade do material entre o flange e a gaxeta.
As conexões flangeadas vêm em vários tipos para acomodar diferentes configurações de tubulação:
Tipo de flange | Aplicação Típica | Faixa de pressão (ANSI/ASME) |
Pescoço de solda | Vapor de alta pressão, produtos químicos, petróleo e gás | 150#–2500# |
Deslizamento | Linhas de água ou gás de baixa a média pressão | 150#–600# |
Solda de soquete | Tubulação de pequeno diâmetro, pressão moderada | 150#–900# |
Rosqueado | Instalações compactas e de baixa pressão | 150#–300# |
Cego | Terminação ou isolamento do pipeline | 150#–2500# |
Junta sobreposta | Sistemas que requerem desmontagem frequente | 150#–900# |
Cotovelos / Tees / Cruzes | Fluxo direcional ou pipelines divididos | 150#–600# |

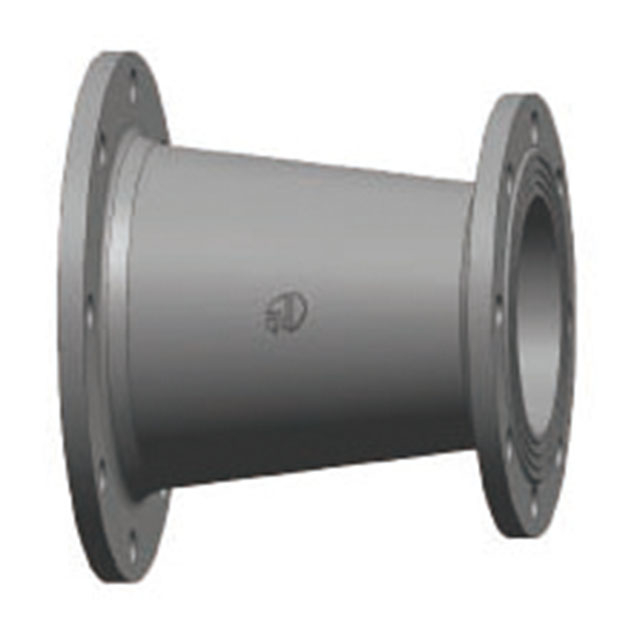

Redutores | Transição entre diferentes diâmetros de tubo | 150#–900# |
Cada tipo oferece vantagens distintas com base nas restrições de instalação, necessidades de manutenção e condições operacionais. Os flanges de pescoço soldado, por exemplo, são excelentes em aplicações de alta temperatura ou alta pressão devido ao cubo cônico que reduz a turbulência e a concentração de tensão. Por outro lado, os flanges Slip-On são mais fáceis de instalar e econômicos para pressões moderadas.
As conexões flangeadas melhoram significativamente a capacidade de manutenção em redes de tubulação. A desmontagem para inspeção ou reparo requer desaparafusamento em vez de corte, permitindo a rápida substituição de componentes ou juntas desgastadas. Seu design modular também facilita a limpeza e evita a contaminação em sistemas de fluidos, o que é fundamental em aplicações químicas ou de tratamento de água. Em comparação com juntas soldadas, estas conexões reduzem o tempo de inatividade durante a manutenção programada, enquanto a distribuição uniforme da carga ao redor da cabeça do flange minimiza o risco de afrouxamento. Dica profissional: evite o aperto irregular dos parafusos e sempre siga as sequências de torque cruzado; a aplicação inadequada de torque é uma das causas mais comuns de vazamento em conjuntos flangeados.
As dimensões do flange são padronizadas para garantir a interoperabilidade entre diferentes fabricantes. Os principais parâmetros incluem:
● Tamanho nominal do tubo (NPS): Designação padrão que reflete o diâmetro pretendido do tubo.
● Diâmetro externo do flange (DE): Fornece espaço para posicionamento e alinhamento dos parafusos.
● Diâmetro do círculo do parafuso (BCD) e número de furos dos parafusos: determina a distribuição da carga estrutural.
● Espessura do Flange: Varia de acordo com a classificação de pressão e o material.
As classes de pressão, definidas em ANSI/ASME B16.5/B16.47, EN 1092-1 e ISO 7005-1, indicam a pressão máxima de trabalho permitida. Por exemplo, um flange Classe 300# feito de aço carbono ASTM A105 pode suportar até 740 psi em temperaturas ambientes. O emparelhamento correto do tipo de flange, da classe de pressão e do material da junta é essencial para evitar vazamentos e garantir a confiabilidade do sistema a longo prazo.
As conexões flangeadas são mais comumente fabricadas em aço carbono, aço inoxidável (graus 304, 316, 321) e aço-liga. O aço carbono, frequentemente especificado como ASTM A105, oferece alta resistência à tração e moderada resistência à corrosão, tornando-o adequado para sistemas de petróleo, gás e água sob pressões elevadas. As variantes de aço inoxidável oferecem resistência superior à corrosão e operam com eficácia em uma ampla faixa de temperatura, suportando aplicações químicas e de vapor. Os aços-liga, aprimorados com cromo e molibdênio, se destacam em condições de alta pressão e alta temperatura, como refinarias e usinas de energia. A compatibilidade da classe de pressão e o tipo de face do flange devem ser confirmados antes da instalação.
Para ambientes offshore, submarinos ou de processamento químico, são preferidos Duplex 2205, Super Duplex 2507 e ligas à base de níquel, como Inconel ou Hastelloy. Esses materiais fornecem alta resistência ao escoamento, excepcional resistência à corrosão por pite e em fendas e mantêm a integridade sob flutuações extremas de temperatura. O Super Duplex, por exemplo, pode suportar pressões que excedem a classe ANSI 900# em aplicações de água do mar. A seleção dessas ligas requer a avaliação da compatibilidade química e da resistência à corrosão sob tensão a longo prazo.
Opções leves e quimicamente resistentes incluem PVC, CPVC, PP, PVDF e FRP. Esses materiais são ideais para sistemas de baixa pressão em tratamento de água, transporte de produtos químicos ou redes de esgoto. Embora os flanges não metálicos reduzam o peso e evitem a corrosão, eles são limitados pela tolerância à temperatura e pela resistência mecânica. Uma abordagem prática envolve avaliar a agressividade química do fluido e selecionar compósitos com coeficientes de expansão térmica adequados.
A seleção do material deve estar alinhada com a classificação de pressão do flange e a compatibilidade da junta. As faces elevadas (RF) combinadas com aço carbono ou aço inoxidável são eficazes para pressões moderadas, enquanto os projetos de junta tipo anel (RTJ) são necessários para aplicações de alta pressão ou alta temperatura. As faces Tongue & Groove (T&G) e Masculino & Feminino (M&F) oferecem alinhamento preciso para operações especializadas. As listas de verificação visuais que mapeiam o material, a classe de pressão e o tipo de face do flange reduzem significativamente os erros de instalação.
O aperto adequado dos parafusos é essencial para obter uma vedação de pressão uniforme em conexões flangeadas. As sequências de torque cruzado garantem uma distribuição uniforme da carga em todos os parafusos, evitando tensões localizadas que podem comprometer a integridade da junta. As chaves de torque calibradas para a classe de pressão do flange – variando de ANSI 150# a 2500# – ajudam a manter valores de torque consistentes, enquanto os indicadores de deformação Rotabolt fornecem uma medição direta do estiramento do parafuso, confirmando a força de fixação adequada. A compressão irregular ou etapas ignoradas durante o aperto são a principal causa de vazamento em sistemas de alta pressão.
Selecionar o tipo de junta correto para a face do flange é fundamental para o desempenho da vedação. Flanges de face elevada (RF) combinados com juntas elastoméricas ou metálicas proporcionam compressão confiável em uma faixa de pressão moderada. As juntas tipo anel (RTJ) são projetadas para aplicações de alta pressão ou alta temperatura, preenchendo ranhuras usinadas para manter uma vedação metal com metal. As faces macho e fêmea (M&F) e macho e fêmea (T&G) garantem um alinhamento preciso, reduzindo o posicionamento incorreto durante a montagem. Visão do especialista: o assentamento inadequado ou o uso de uma gaxeta incompatível com o material do flange pode acelerar o desgaste ou causar corrosão sob tensão, especialmente em instalações duplex de aço inoxidável ou super duplex.
O manuseio seguro durante a instalação protege a integridade do pessoal e do sistema. Ao instalar persianas ou persianas para óculos, certifique-se de que a junta do flange seja separada uniformemente para evitar compressão ou carga desigual na gaxeta. Os parafusos no lado oposto do flange devem ser afrouxados primeiro durante a desmontagem para liberar com segurança qualquer pressão presa. A segurança do operador é ainda melhorada através da utilização de ferramentas de elevação para flanges pesados e da verificação do alinhamento dos flanges antes do aperto final.
Vários erros recorrentes podem reduzir a confiabilidade das conexões flangeadas:
● Desalinhamento: Mesmo um leve desvio angular aumenta o risco de vazamento. Use guias de alinhamento ou inspeção visual.
● Torque incorreto: O torque excessivo ou insuficiente pode deformar o flange ou a gaxeta. Sempre siga os procedimentos de torque cruzado.
● Posicionamento incorreto da gaxeta: O posicionamento incorreto pode criar obstruções de fluxo ou caminhos de vazamento. Sempre verifique o posicionamento antes de apertar.
● Tipos de flange incompatíveis: A mistura de classes de pressão ou tipos de face pode levar a falhas catastróficas; consulte as tabelas de classes de pressão antes da instalação.
As tabelas de lista de verificação podem ser usadas para mapear cada erro para medidas preventivas, ajudando as equipes de instalação a manter a consistência e a segurança em sistemas de tubulação críticos.
A inspeção de rotina de conexões flangeadas é crucial para a confiabilidade do sistema e prevenção de vazamentos. Inspecione os parafusos quanto a afrouxamento ou tensão irregular, examine as juntas quanto a sinais de desgaste ou conjunto de compressão e verifique as faces do flange quanto a corrosão ou corrosão. Muitas vezes, pequenos vazamentos podem ser detectados observando-se umidade, descoloração ou usando ferramentas de inspeção ultrassônicas em linhas de alta pressão.
A detecção de vazamentos deve combinar inspeção visual, teste de pressão e avaliação funcional das vedações. Para flanges de face elevada (RF), verifique se há folgas ao longo do círculo do parafuso; para flanges de junta tipo anel (RTJ), inspecione a integridade da ranhura e da junta metálica. A substituição de anéis de vedação desgastados ou vedações RTJ envolve afrouxar os parafusos sequencialmente para aliviar a pressão com segurança e garantir que as faces do flange permaneçam paralelas durante a remontagem. Sempre reaperte os parafusos em padrões cruzados de acordo com o valor da classe especificada após a substituição para evitar compressão irregular.
Conexões flangeadas em ambientes submarinos, criogênicos ou de processamento químico exigem maior atenção. Os materiais Duplex 2205 ou Super Duplex 2507 resistem à corrosão por pite e sob tensão, mas recomenda-se a inspeção periódica para corrosão induzida por cloreto ou trincas por fadiga. Os sistemas criogênicos exigem monitoramento cuidadoso dos efeitos da contração térmica no alinhamento do flange e no assentamento da gaxeta.
Compreender a vida útil das juntas e flanges auxilia no planejamento da manutenção. Flanges cegos ou cegos devem ser inspecionados quanto a desgaste e corrosão após instalações repetidas. A longevidade da junta depende da pressão operacional, temperatura e exposição a produtos químicos; substituir de forma proativa em vez de reativa. Uma tabela visual de mapeamento de material/classe de pressão/intervalo de manutenção recomendado pode orientar cronogramas de inspeção sistemática, reduzindo o tempo de inatividade não programado e aumentando a segurança operacional.
Stainless steel flanged fitting in high-pressure steam, cryogenic, and offshore environments require precise material selection and seal type to maintain system integrity. Os aços inoxidáveis Duplex 2205 e Super Duplex 2507 oferecem resistência superior à corrosão e resistência à tração, garantindo operação confiável sob pressões que excedem a classe ANSI 900#. As juntas tipo anel (RTJ) fornecem vedações metal-metal essenciais para temperaturas extremas e meios agressivos.
Flanges compactos com anéis de vedação duplos IX permitem maior desempenho em espaços restritos. Tolerâncias estreitas melhoram a eficiência da vedação, mas exigem um manuseio cuidadoso durante a montagem. O desalinhamento ou o torque irregular dos parafusos podem reduzir a eficácia da vedação dupla, aumentando o risco de vazamento.
Fábricas de produtos químicos, instalações de tratamento de água e oleodutos e gasodutos geralmente dependem de acessórios flangeados especializados para lidar com condições operacionais extremas. Por exemplo, cotovelos flangeados e redutores em uma unidade de processamento químico gerenciam o fluxo direcional enquanto mantêm a integridade da vedação sob fluidos corrosivos. Diagramas anotados de tês e conexões transversais demonstram como a distribuição de pressão e a seleção de materiais evitam vazamentos em pontos de alta tensão. O uso de materiais Super Duplex ou Inconel em segmentos críticos reduziu o tempo de inatividade para manutenção e melhorou o desempenho do ciclo de vida em comparação com o aço inoxidável convencional.
Compreender a função, os tipos e as considerações sobre materiais de uma conexão flangeada permite que engenheiros e técnicos projetem e mantenham sistemas de tubulação com maior confiabilidade. A seleção correta do tipo de flange, gaxeta e classe de pressão, combinada com instalação adequada e inspeção de rotina, ajuda a evitar vazamentos e paradas operacionais.
Produtos de Shanxi Jin Steel Casting Co.,Ltd. fornecem qualidade consistente e adesão aos padrões da indústria, apoiando a montagem segura e o desempenho a longo prazo. Ao integrar essas conexões ao seu sistema, você pode agilizar a manutenção, melhorar a integridade da vedação e garantir uma operação estável mesmo sob condições de alta pressão ou temperaturas extremas.
R: Uma conexão flangeada conecta tubos, válvulas e bombas, fornecendo uma junta segura e estanque à pressão que permite fácil montagem, desmontagem e manutenção em sistemas de tubulação.
R: As conexões flangeadas usam parafusos e juntas para criar uma vedação, oferecendo melhor suporte para tubos de grande diâmetro e aplicações de alta pressão, ao contrário das conexões roscadas que dependem de roscas de parafuso.
R: Os materiais comuns incluem aço carbono, aço inoxidável, aço-liga e compostos não metálicos como PVC ou FRP, escolhidos com base na pressão, temperatura e compatibilidade química.
R: A instalação adequada envolve o alinhamento das faces do flange, o uso da gaxeta correta, a aplicação de torque cruzado nos parafusos e a verificação da compatibilidade da classe de pressão para evitar vazamentos e danos por tensão.
R: Sim, as conexões flangeadas são projetadas para montagem e desmontagem repetidas, mas as juntas e os parafusos devem ser inspecionados ou substituídos para manter uma vedação de pressão confiável.
R: Os vazamentos geralmente resultam de torque inadequado dos parafusos, flanges desalinhados, juntas danificadas ou uso de tipos ou materiais de flange incompatíveis sob pressões operacionais.
