O tubo de ferro dúctil é dimensionado por ID ou OD? Essa questão é importante antes de você solicitar um tubo ou escolher uma conexão de ferro dúctil . Na maioria dos casos, o OD controla a compatibilidade, enquanto o ID afeta o fluxo e o espaço interno. Neste artigo, você aprenderá quando usar cada medida e como evitar erros de dimensionamento dispendiosos.
A resposta prática é ambas, mas não com o mesmo propósito . Na maioria das especificações, decisões de compra e conexões de campo, o tubo de ferro dúctil é tratado como um produto baseado em diâmetro externo porque o diâmetro externo é a dimensão de controle para compatibilidade. A identificação ainda é importante, mas principalmente quando a questão muda de “Isso vai conectar?” para “Quanto essa linha pode transportar?” ou “Qual é a liberação interna real?”
Dimensão | O que controla | Por que isso importa |
DO | Compatibilidade externa | Ajuda tubos do mesmo tamanho nominal a funcionar com conexões, válvulas, luvas e conectores comuns |
Tamanho nominal | Nomenclatura do produto | Serve como uma etiqueta de referência em vez de um diâmetro medido exato |
EU IA | Desempenho interno | Afeta a área de fluxo, capacidade, volume de teste e folga da ferramenta |
O tubo de ferro dúctil é geralmente organizado em torno do diâmetro externo porque isso mantém o lado da conexão do sistema consistente mesmo quando a espessura da parede muda. Essa consistência facilita o uso da mesma família de acessórios e a união de componentes em tubos com o mesmo tamanho nominal, e é exatamente por isso que o diâmetro externo é tão importante na compra e na instalação. Para os compradores, isso significa que a seleção do ajuste não pode depender apenas do tamanho nominal; para instaladores, significa que o perfil externo é o número que determina se o hardware de conexão funcionará conforme planejado.
Na prática, isso afeta:
● correspondência de encaixe e conector
● seleção de válvula e manga
● planejamento de suporte e liberação
● cálculos de revestimento e isolamento
O tamanho nominal parece preciso, mas é realmente um nome de referência , não uma promessa do diâmetro interno exato. Um tubo de ferro dúctil de 6 ou 12 polegadas é identificado por essa etiqueta para conveniência de dimensionamento, mas as dimensões físicas reais por trás da etiqueta podem diferir do que muitos leitores presumem. É por isso que tratar o tamanho nominal como se fosse o ID verdadeiro leva a erros, especialmente em verificações de projeto, comparações de produtos e cálculos de sistema.
A principal razão pela qual o DI muda é que o diâmetro externo permanece consistente, enquanto a espessura da parede pode variar de acordo com a classe ou o requisito de pressão. Quando a parede fica mais espessa, a abertura interna fica menor, embora o tubo ainda seja vendido com o mesmo tamanho nominal. O revestimento interno reduz ainda mais o DI utilizável, portanto, dois tubos com o mesmo nome podem não oferecer o mesmo caminho de fluxo interno.
Se uma decisão depende do que deve caber ao redor do tubo e não do que flui através dele, o diâmetro externo é a dimensão que merece atenção em primeiro lugar. Isso é especialmente verdadeiro quando um projeto passa das especificações em papel para a instalação real, porque a compatibilidade externa determina se os acessórios assentam corretamente, as mangas são fixadas corretamente, os suportes se ajustam e as folgas permanecem em conformidade com o código.
Decisão no local de trabalho | Ponto de verificação baseado em OD | Por que isso importa |
Seleção de encaixe e manga | Combine o padrão de dimensionamento externo do tubo | Evita mau ajuste, risco de vazamento ou erro de conexão |
Suportes e penetrações em paredes | Verifique o perfil externo máximo | Garante área de rolamento e folga física suficientes |
Isolamento e revestimentos exteriores | Calcule a partir do diâmetro externo real, não do tamanho nominal | Evita subestimar quantidades de materiais |
Planejamento de entrada de gabinete ou HDD | Verifique o diâmetro externo do sino, não apenas o diâmetro externo do barril | Extremidades de juntas grandes podem controlar o espaço de passagem |

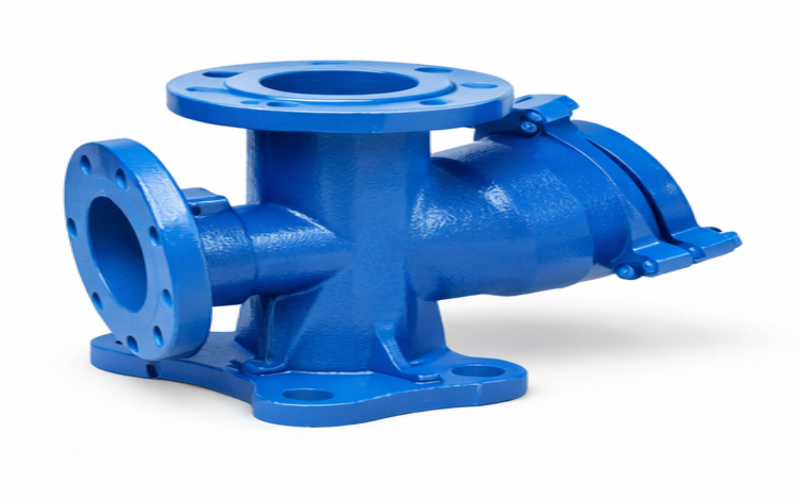

A seleção de acessórios de ferro dúctil é um dos exemplos mais claros de por que o diâmetro externo é importante. Um tubo pode ser vendido por tamanho nominal, mas acessórios, mangas de derivação, acoplamentos de transição e peças de conexão semelhantes ainda precisam fazer interface com a superfície externa real do tubo. É por isso que usar o tamanho nominal como atalho pode ser arriscado: dois produtos podem compartilhar a mesma etiqueta nominal enquanto a lógica de dimensionamento externo ainda determina se a junta será montada corretamente no campo.
Uma maneira rápida de pensar sobre isso é esta:
● o tamanho nominal ajuda a identificar a família de tubos
● OD ajuda você a confirmar se o hardware de conexão realmente se encaixa
● erros de ajuste geralmente aparecem na superfície externa antes mesmo de se tornarem um problema de fluxo
OD também controla uma ampla gama de decisões geométricas no local de trabalho. O dimensionamento do suporte para instalações em pilares, suportes de pontes e recortes de parede depende da dimensão externa real e não da área de fluxo interno. O mesmo acontece quando uma nova linha cruza as concessionárias existentes, porque os requisitos mínimos de folga são baseados no diâmetro externo máximo do tubo. Sempre que o espaço é limitado, o envelope externo do tubo torna-se a dimensão de controle.
O trabalho externo é outro lugar onde o DE é mais importante do que muitos compradores esperam. Isolamento, revestimento, tinta e epóxi são aplicados na superfície externa, portanto o cálculo deve começar a partir do diâmetro externo real. Usar o tamanho nominal em vez do diâmetro externo real pode subestimar a área de revestimento, o que afeta tanto o planejamento de materiais quanto a execução em campo. Em outras palavras, a verificação do DO não é apenas um detalhe técnico. É também uma etapa de controle de custos.
Algumas instalações são controladas não pelo cano, mas pela campainha. A seleção do revestimento e as verificações da entrada perfurada geralmente precisam do diâmetro externo do sino , porque diferentes projetos de juntas produzem diferentes diâmetros do sino. Um layout que parece aceitável apenas com base no diâmetro externo do cano ainda pode falhar no revestimento, na abertura restrita ou no ponto de entrada. Em instalações estanques, esta pode ser a dimensão que determina se o tubo pode passar fisicamente.
Quando a questão passa da compatibilidade da conexão para o desempenho do sistema, o diâmetro interno se torna o número mais importante . O DE pode dizer se uma conexão, luva ou suporte funcionará, mas não informa quanta água o tubo pode transportar ou quanto espaço está realmente disponível dentro da linha.
O desempenho hidráulico depende da abertura interna real do tubo, pois essa abertura determina a área efetiva de fluxo. Por esse motivo, engenheiros e compradores devem verificar a identificação sempre que o trabalho envolver vazão, velocidade, eficiência de bombeamento ou capacidade de carga. O tamanho nominal do tubo pode parecer suficiente no papel, mas se a espessura da parede aumentar ou o revestimento ocupar parte do furo, a área útil torna-se menor do que muitas pessoas esperam. É por isso que as decisões orientadas para o desempenho nunca devem basear-se no DE ou no tamanho nominal como atalho.
Pergunta de desempenho | Dimensão a verificar | Por que |
A linha transportará o fluxo necessário? | EU IA | A área de fluxo é baseada na abertura interna real |
A velocidade permanecerá dentro do alcance alvo? | EU IA | Um furo menor aumenta a velocidade na mesma vazão |
Quanta água a linha irá conter? | EU IA | O volume interno depende do verdadeiro diâmetro interno |
Quanta água é necessária para o teste? | EU IA | As estimativas de enchimento e hidroteste vêm do volume do tubo |
Diferentes classes de tubos podem ter diferentes espessuras de parede, o que altera o diâmetro interno mesmo quando o tamanho nominal permanece o mesmo. O revestimento de cimento também pode reduzir o espaço interno utilizável, portanto, os compradores que avaliam o desempenho precisam do diâmetro interno real, não apenas do nome do produto.
A identificação também é essencial ao estimar a quantidade de água que uma tubulação conterá durante o enchimento, comissionamento ou testes hidrostáticos. Esse tipo de estimativa depende do ID porque a água ocupa o furo interno e não as dimensões externas. Se o diâmetro interno for menor do que o assumido, a linha conterá menos volume do que o esperado. Se for maior, a demanda de água, o tempo de enchimento e a preparação do teste poderão aumentar.
A maioria dos erros de dimensionamento ocorre antes da emissão do pedido de compra, e não depois que o tubo chega ao local de trabalho. Compradores e empreiteiros muitas vezes presumem que um número responderá a todas as perguntas, mas os tubos de ferro dúctil não funcionam dessa maneira. A regra prática é simples: OD é o número a ser verificado quando a preocupação é de adequação externa , enquanto ID é o número a ser verificado quando a preocupação é de desempenho interno ou liberação . Tratar essas duas dimensões como intercambiáveis cria erros evitáveis na seleção de acessórios, no planejamento da instalação, nos testes e na estimativa de materiais.
Quando a decisão envolver qualquer coisa que deva se conectar, envolver, apoiar ou passar ao redor do tubo, comece com o OD. Isso se aplica diretamente à seleção de conexões de ferro dúctil, especialmente quando luvas, acoplamentos, restrições ou componentes de rosqueamento precisam corresponder ao perfil externo do tubo com precisão suficiente para evitar problemas de montagem. A mesma regra se aplica ao dimensionamento de suportes, penetrações em paredes, folgas de valas e cálculos de revestimento ou isolamento, porque todas essas tarefas são controladas pelo envelope externo do tubo e não pela sua área de fluxo.
Uma regra útil do lado da compra é perguntar se o item toca a parte externa do tubo. Se a resposta for sim, o DO deverá ser verificado antes da aprovação. É também por isso que confiar apenas no tamanho nominal pode ser arriscado. Uma etiqueta nominal pode ajudar a identificar a família do tubo, mas o padrão de dimensionamento externo real determina se uma conexão ou luva corresponderá adequadamente na prática.
A identificação passa a ser prioridade sempre que a preocupação é o que deve acontecer dentro da linha. Os cálculos de vazão dependem da abertura interna real, não do diâmetro externo. As estimativas de volume de água para enchimento e testes hidrostáticos também dependem do ID porque a água ocupa o furo interno. O DI também é importante para pigging, teste de mandril e trabalho de revestimento interno, todos os quais exigem confiança na folga interna utilizável, e não no tamanho externo do tubo.
É aqui que os compradores costumam cometer erros silenciosos, mas caros. Eles podem aprovar uma especificação baseada apenas no tamanho nominal, mesmo que a espessura da parede e o revestimento reduzam a abertura interna. O resultado é uma linha que ainda é instalada corretamente por fora, mas não funciona exatamente como esperado por dentro.
Ponto de verificação antes da aprovação | O que verificar | Por que isso importa |
Confirme a chamada do tubo | Tamanho nominal mais aplicação real | A etiqueta do mesmo tamanho pode ser usada para necessidades de design muito diferentes |
Revise a espessura ou classe da parede | Se o furo fica menor | Uma parede mais espessa reduz o ID utilizável |
Revise os requisitos de revestimento | Forro interno padrão ou mais pesado | O revestimento altera a folga interna e o caminho de fluxo efetivo |
Revise a condição da conexão | Se a interface depende do OD ou do sino OD | Algumas conexões seguem o diâmetro externo do cano, enquanto entradas apertadas podem ser controladas pelo tamanho do sino |
Um pequeno ponto de verificação como esse evita que um comprador aprove tubos e conexões como se todas as referências de tamanho significassem a mesma coisa. Também ajuda a separar as decisões de conexão das decisões hidráulicas antes que se tornem pedidos de alteração ou problemas de campo.
Erros comuns geralmente resultam da simplificação excessiva do significado do tamanho. Um erro frequente é assumir que o tamanho nominal é igual ao ID exato, o que pode distorcer as expectativas de fluxo ou volume. Outra é escolher uma conexão de ferro dúctil pela etiqueta nominal sem confirmar a compatibilidade do diâmetro externo no ponto de conexão. Um terceiro é esquecer que o revestimento afeta o diâmetro interno real, especialmente quando a folga interna é importante para testes ou limpeza de ferramentas. O erro mais amplo é usar uma dimensão para cada decisão, em vez de combinar a dimensão com a tarefa.
O tubo de ferro dúctil é compatível principalmente com o diâmetro externo, enquanto o ID é importante para fluxo, teste e folga interna. A verificação de ambas as dimensões ajuda os compradores a escolher tubos e conexões de ferro dúctil com mais precisão e evitar erros dispendiosos. Para projetos de abastecimento de água e drenagem, Shanxi Jin Steel Casting Co.,Ltd. oferece soluções em tubos de ferro dúctil e conexões de ferro dúctil , com produtos e conteúdo técnico relacionado ao revestimento de cimento , ISO 2531 , EN 545 , EN 598 e revestimento externo em seu site público.
R: A seleção do acessório de ferro dúctil geralmente depende do diâmetro externo, porque a compatibilidade externa controla o ajuste da junta e a precisão da conexão.
R: Em projetos de acessórios de ferro dúctil , o ID muda com a espessura da parede e o revestimento, enquanto o DE geralmente permanece consistente para correspondência.
