Quais são os quatro tipos de acessórios?

Introdução

Tubulações e sistemas de tubulação formam a espinha dorsal de inúmeras aplicações industriais, comerciais e residenciais, mas a variedade de acessórios muitas vezes cria confusão. A escolha do componente certo – seja um cotovelo, T, redutor ou conexão flangeada – afeta a eficiência do fluxo, a pressão do sistema e a confiabilidade a longo prazo. Compreender as diferenças entre esses quatro tipos de núcleo ajuda a evitar problemas comuns, como vazamentos, turbulência ou desgaste do equipamento. Os leitores obterão informações práticas sobre funções de conexão, compatibilidade de materiais, melhores práticas de instalação e como as conexões flangeadas proporcionam durabilidade e acesso para manutenção em ambientes industriais ou de alta pressão.

Os quatro tipos de acessórios principais e suas funções

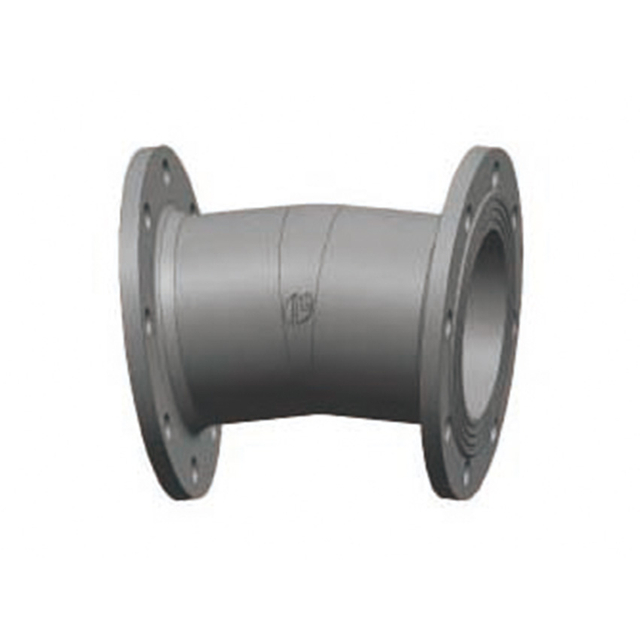

Acessórios direcionais – cotovelos e curvas

As conexões direcionais, comumente conhecidas como cotovelos, são projetadas para redirecionar o fluxo de fluido sem alterar o diâmetro do tubo. As configurações padrão incluem curvas de 45°, 90° e 180°, cada uma produzindo diferentes características de turbulência e pressão dentro da tubulação. Cotovelos de raio longo (1,5x diâmetro do tubo) minimizam as perdas por atrito, enquanto cotovelos de raio curto (1x diâmetro) são preferidos em layouts com espaço limitado, mas geram quedas de pressão mais altas. Cotovelos flangeados, muitas vezes fabricados em aço inoxidável 316, permitem conexões aparafusadas para tubulações industriais, facilitando a manutenção sem desmontagem.

Tabela: Comparação de tipos de cotovelo

Dica profissional: certifique-se de que a espessura da parede do cotovelo corresponda à classificação de pressão da tubulação. O desalinhamento pode criar zonas de cavitação que corroem as superfícies metálicas ao longo do tempo.

Acessórios de ramificação – Tees, cruzes e Wyes

Os acessórios de ramificação dividem ou fundem fluxos de fluidos de forma eficiente. Os tês padrão vêm iguais ou redutores, o último ajustando o diâmetro do fluxo do ramal para manter a pressão do sistema. As conexões em Y oferecem ângulos mais suaves, reduzindo a turbulência em aplicações sensíveis. As cruzes, embora menos comuns, suportam ligações de quatro vias, mas impõem tensões estruturais mais elevadas na intersecção, necessitando de reforço na espessura da parede. As instalações de alta pressão geralmente preferem tês flangeados para facilitar conexões seguras baseadas em parafusos, o que simplifica a inspeção e a manutenção.

Dica profissional: Evite usar cruzetas em tubulações de alta velocidade, onde a turbulência pode corroer as juntas rapidamente; considere acessórios em Y ou T duplos para reduzir a interrupção do fluxo.

Redução de Acessórios – Redutores e Adaptadores

Os redutores são essenciais para conectar tubos de diferentes diâmetros. Os redutores concêntricos alinham as linhas centrais, ideais para linhas verticais, enquanto os redutores excêntricos evitam o aprisionamento de ar em tubulações horizontais. Adaptadores tipo Bell, normalmente encontrados em sistemas de cobre ou PEX, criam transições suaves sem introduzir flutuações repentinas de pressão. O dimensionamento correto é essencial; a seleção inadequada pode reduzir a eficiência da bomba ou introduzir cavitação.

Lista de verificação para escolher um redutor:

● Determine os requisitos de vazão e queda de pressão.

● Selecione concêntrico ou excêntrico com base na orientação do pipeline.

● Confirme a compatibilidade do material (por exemplo, aço inoxidável 316 para fluidos corrosivos).

● Inspecione as superfícies internas quanto à suavidade para evitar turbulência.

Unindo Acessórios – Acoplamentos, Uniões e Flanges

As conexões de união fornecem conexões seguras de tubos ou tampas de extremidade. Os acoplamentos, sejam deslizantes ou rosqueados, criam juntas semipermanentes, enquanto as uniões permitem fácil desmontagem. As conexões flangeadas utilizam parafusos e juntas para manter uma vedação à prova de vazamentos, especialmente sob alta pressão. A sequência correta do torque e a colocação do O-ring são essenciais para evitar vazamentos. A qualidade da rosca deve estar em conformidade com os padrões SAE ou ISO para garantir confiabilidade a longo prazo em tubulações industriais.

Por que as conexões flangeadas são essenciais em sistemas de tubulação

Como os acessórios flangeados diferem de outros métodos de união

As conexões flangeadas de aço inoxidável oferecem uma vantagem exclusiva sobre acoplamentos e uniões, permitindo acesso moderado para manutenção sem desmontagem completa das tubulações. Ao contrário das juntas soldadas permanentes, os flanges dependem de conexões aparafusadas e juntas para manter a integridade sob alta pressão, tornando-os adequados para aplicações industriais e arquitetônicas. Eles acomodam classificações de pressão mais altas e diâmetros de tubos maiores, ao mesmo tempo que permitem a inspeção ou substituição de componentes internos com tempo de inatividade mínimo. Esta flexibilidade é particularmente crítica em fábricas de processamento químico e sistemas HVAC onde pode ser necessário acesso frequente.

Materiais, classificações de pressão e padrões

As conexões flangeadas são fabricadas em uma variedade de materiais, incluindo aço inoxidável 316, aço carbono e latão, cada um selecionado com base na resistência à corrosão, estabilidade térmica e compatibilidade de fluidos. O aço inoxidável 316, com alto teor de molibdênio, se destaca em ambientes ricos em cloretos ou marinhos. As classificações de pressão variam amplamente, normalmente expressas em Classe 150–600 ou PN 10–415 bar, dependendo dos padrões regionais. A conformidade com as especificações SAE, ISO e JIS garante desempenho mecânico e segurança consistentes.

Tabela: Tipo de conexão flangeada versus classificação de pressão versus aplicação típica

Melhores práticas de instalação para conexões flangeadas

A instalação exige atenção cuidadosa às especificações de torque, sequência dos parafusos, colocação do anel de vedação e alinhamento da junta. As faces do flange usinadas em CNC com tolerâncias em nível de mícron minimizam as irregularidades da superfície, melhorando a integridade da vedação. A sequência incorreta dos parafusos ou o torque irregular podem induzir concentrações de tensão, causando vazamentos sob condições de alta pressão. O uso de torquímetros calibrados e a lubrificação adequada dos parafusos garantem compressão uniforme nas juntas. Cotovelos flangeados e tês devem estar alinhados para evitar tensões de flexão que possam comprometer o fluxo e a longevidade da articulação.

Considerações sobre manutenção e longevidade

As conexões flangeadas oferecem ciclos de inspeção previsíveis e manutenção simples em comparação com juntas soldadas ou de compressão. As uniões podem ser desmontadas facilmente para acesso de curto prazo, mas montagens flangeadas permitem a remoção de componentes maiores sem desmontar linhas inteiras. A vida útil típica varia de 60 a 80 anos para instalações de aço inoxidável de alta qualidade. As inspeções regulares devem se concentrar no desgaste da junta, na tensão do parafuso e na corrosão na face do flange. Verificações visuais combinadas com testes periódicos de pressão podem detectar sinais precoces de vazamento antes que ocorra falha no sistema.

Lista de verificação para inspeção de rotina de conexões flangeadas:

● Verifique a integridade da junta e o histórico de substituição.

● Meça o torque do parafuso e verifique se há afrouxamento.

● Inspecione as superfícies do flange quanto a corrosão ou corrosão.

● Monitore a vibração e o alinhamento, especialmente em linhas de alta pressão.

Guia prático de seleção para todos os tipos de acessórios

Combinando acessórios com as necessidades da aplicação

A seleção da conexão apropriada começa com a avaliação da direção do fluxo, pressão e material do tubo. Acessórios direcionais, como cotovelos, são ideais para redirecionar tubulações com turbulência mínima, enquanto acessórios ramificados, como tês ou cruzes, distribuem o fluxo para vários destinos. As conexões redutoras devem ser escolhidas com base nas transições de diâmetro; redutores excêntricos são preferidos para linhas horizontais para evitar bolsas de ar. As conexões de união, incluindo acoplamentos, uniões e conexões flangeadas, fornecem conexões seguras sob cargas de pressão variadas. Garantir que o material – aço inoxidável 316, latão ou PVC – seja compatível com o fluido transportado preserva a integridade do sistema a longo prazo.

Soluções entre materiais e transição

A transição entre diferentes materiais de tubos introduz riscos de corrosão eletroquímica. Uniões dielétricas e adaptadores com classificação adequada evitam interações galvânicas entre metais como cobre e aço galvanizado. Conexões de PVC ou CPVC para cobre devem empregar adaptadores deslizantes ou conexões roscadas com juntas compatíveis. O alinhamento e assentamento corretos dos O-rings são essenciais para evitar vazamentos e desgaste prematuro.

Erros comuns ao selecionar acessórios

Erros de instalação frequentemente surgem de flanges desalinhados, seleção incorreta do raio do cotovelo ou mistura de padrões de rosca (NPT vs BSP vs ISO). Os redutores instalados com a orientação errada podem reter ar ou reduzir a eficiência do fluxo. Ignorar a compatibilidade da espessura da parede pode comprometer as classificações de pressão.

Considerações sobre custo versus desempenho

Equilibrar o custo inicial com o desempenho a longo prazo é essencial. As conexões flangeadas de alto desempenho proporcionam tolerância superior à pressão e resistência à corrosão, reduzindo os custos de manutenção ao longo de décadas. Os acoplamentos ou uniões padrão são mais baratos, mas podem exigir inspeção ou substituição mais frequente em ambientes agressivos. A seleção de materiais afeta diretamente o custo do ciclo de vida; o aço inoxidável 316 oferece longevidade em sistemas marítimos ou quimicamente agressivos, enquanto o PVC ou o latão podem ser suficientes para aplicações domésticas de baixa pressão.

Tabela: Comparação entre custo e desempenho

Como escolher o acessório certo

H3: Avaliando Requisitos de Fluxo e Pressão

A seleção adequada da conexão começa pela análise da direção do fluxo, volume e requisitos de pressão da tubulação. Acessórios direcionais como cotovelos devem ser escolhidos de acordo com o raio para minimizar a turbulência, com cotovelos de raio longo reduzindo a queda de pressão em sistemas de alto fluxo. As conexões de ramificação, incluindo tês e cruzetas, devem levar em conta taxas de fluxo combinadas ou divididas para evitar desequilíbrios de pressão. Os redutores requerem dimensionamento cuidadoso; redutores excêntricos são preferidos em tubulações horizontais para evitar bolsas de ar e cavitação.

Tabela: Considerações sobre Fluxo por Tipo de Adaptação

Dica profissional: Sempre verifique a velocidade da tubulação e a classificação de pressão em relação às especificações de montagem para evitar falha prematura ou erosão.

Decisões de materiais e compatibilidade

A compatibilidade dos materiais é crítica para longevidade e segurança. O aço inoxidável 316 oferece excelente resistência à corrosão em ambientes marinhos ou ricos em cloreto, enquanto o latão é adequado para pressões moderadas e o PVC lida com fluidos quimicamente neutros e de baixa pressão. As conexões flangeadas devem corresponder ao material do tubo para evitar corrosão galvânica. Ao fazer a transição entre metais e plásticos, as uniões dielétricas ou adaptadores com classificação adequada mantêm a separação elétrica e a compatibilidade química. A suavidade da superfície e a consistência do diâmetro interno influenciam ainda mais a eficiência do fluxo e a resistência ao desgaste.

Conformidade Padrão e Fatores de Segurança

A conformidade com os padrões regionais e internacionais garante uma operação segura. Os padrões SAE, NPT/NPTF, BSP, ISO e JIS regem os formatos de rosca, classificações de pressão e tolerâncias de vedação mecânica. Os sistemas de alta pressão requerem conexões flangeadas com padrões de parafusos adequados, assento de anel de vedação e especificações de junta. A verificação da classificação Classe ou PN garante que as conexões resistam às pressões operacionais sem vazamentos. A documentação adequada da adesão aos padrões facilita as inspeções industriais e a certificação.

Facilidade de instalação e acesso para manutenção

A complexidade da instalação influencia a confiabilidade a longo prazo. As uniões proporcionam acesso rápido para inspeção, enquanto as conexões flangeadas permitem manutenção moderada para tubulações de diâmetro maior. A sequência correta de torque, a compressão uniforme do O-ring e o alinhamento da junta evitam vazamentos. As faces do flange usinadas em CNC garantem planicidade em nível de mícron, minimizando os pontos de tensão. Programações regulares de inspeção com foco na tensão dos parafusos, desgaste da vedação e alinhamento preservam a integridade do sistema.

Conclusão

Compreender os quatro principais tipos de conexões – direcionais, ramificadas, redutoras e unidas – proporciona clareza no projeto e manutenção de sistemas de tubulação. A seleção adequada de cotovelos, tês, redutores e conexões flangeadas garante fluxo eficiente, pressão estável e confiabilidade a longo prazo, ao mesmo tempo que reduz problemas comuns como vazamentos ou turbulência.

Shanxi Jin Steel Casting Co.,Ltd. oferece conexões flangeadas e outros componentes projetados tendo em mente compatibilidade de materiais, usinagem de precisão e padrões de pressão. A integração desses produtos em seu sistema ajuda a simplificar a instalação, facilita a manutenção e oferece suporte a desempenho operacional consistente, proporcionando valor prático em aplicações industriais e arquitetônicas.

Perguntas frequentes

P: Quais são os quatro tipos principais de acessórios para tubos?

R: Os quatro tipos principais são acessórios direcionais (cotovelos), acessórios de ramificação (tês e cruzes), acessórios de redução (redutores e adaptadores) e acessórios de união (acoplamentos, uniões, acessórios flangeados).

P: Qual a diferença entre uma conexão flangeada e outras conexões?

R: As conexões flangeadas usam conexões aparafusadas com juntas ou anéis de vedação, proporcionando acesso moderado para manutenção e tolerância a alta pressão, ao contrário das juntas soldadas ou rosqueadas permanentes.

P: Quando devo usar uma conexão redutora?

R: As conexões redutoras conectam tubos de diferentes diâmetros, controlando a vazão e a pressão. Os redutores excêntricos são preferidos para linhas horizontais para evitar aprisionamento de ar e cavitação.

P: Quais materiais são comuns para conexões flangeadas?

R: Aço inoxidável 316, aço carbono, latão e PVC são típicos. A escolha do material depende do tipo de fluido, pressão, temperatura e requisitos de resistência à corrosão.

P: Como escolho o acessório certo para o meu sistema?

R: Avalie a direção do fluxo, o volume e a pressão e, em seguida, combine o tipo e o material da conexão. Considere o acesso à instalação, as necessidades de manutenção e a conformidade com padrões como SAE, ISO ou JIS.

P: Quais erros comuns devem ser evitados ao instalar acessórios?

R: Evite flanges desalinhados, raio de cotovelo incorreto, padrões de rosca incompatíveis e orientação inadequada do redutor. O torque adequado e a colocação da junta são essenciais para a prevenção de vazamentos.
