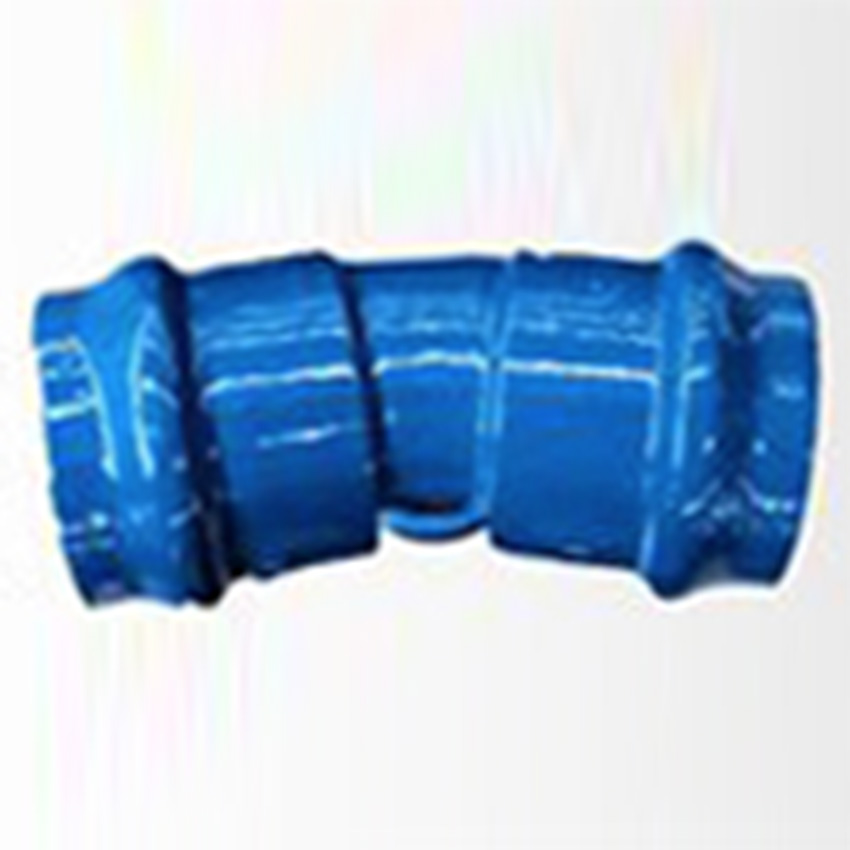

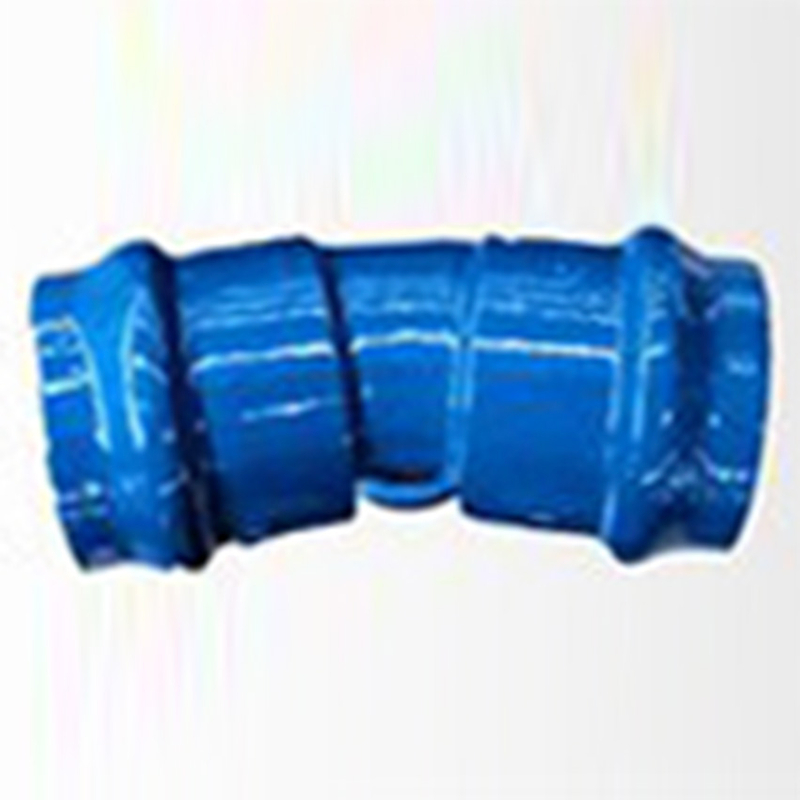

Esta curva UPVC de 11,25° projetada com precisão foi projetada para mudanças direcionais suaves e de baixo ângulo em sistemas de tubulação, garantindo resistência mínima ao fluxo e acúmulo de pressão reduzido. Apresentando uma conexão de soquete duplo e revestimento FBE, oferece resistência superior à corrosão e vedação à prova de vazamentos para confiabilidade de longo prazo em aplicações de água e águas residuais.
| Quantidade: | |
|---|---|
Projetada para redirecionamento preciso de fluidos em redes municipais e industriais, esta curva UPVC de 11,25 graus fornece uma transição segura e de baixo atrito para layouts de tubulação complexos. Fabricado com tolerâncias rigorosas, oferece confiabilidade estrutural imediata para sistemas de gerenciamento de água e descarga de efluentes em grande escala.
Material do núcleo: Cloreto de polivinila não plastificado de nível industrial (UPVC) para integridade estrutural rígida
Proteção de superfície: Revestimento de epóxi fundido de dupla face (FBE) para resistência avançada à abrasão
Ângulo de deflexão: Curvatura de 11,25° calibrada com precisão para minimizar a resistência ao fluxo
Conformidade: Fabricado em estrita conformidade com os padrões de engenharia EN12842
Design da junta: Soquete duplo push-fit com entrada cônica para inserção rápida e segura
A curvatura do soquete duplo de 11,25 graus representa um componente vital para a execução de mudanças direcionais graduais e de baixo impacto em redes críticas de transporte de fluidos. Após a inspeção física, a construção UPVC densa e pesada transmite confiança imediata, oferecendo uma resposta tátil sólida e inflexível que indica capacidade de suporte de carga superior. Tanto as paredes exteriores como as interiores são tratadas com um acabamento Fusion Bonded Epoxy (FBE) meticulosamente aplicado, apresentando uma superfície brilhante e perfeitamente lisa. Este caminho interno ultra-liso desempenha uma função crítica: restringe severamente o atrito, silenciando o zumbido acústico da água corrente e evitando a formação de vórtices destrutivos na curva. Ao guiar o abastecimento de água municipal ou efluentes industriais através de um arco suave de 11,25 graus, a conexão preserva a energia cinética do fluido e evita o desgaste mecânico severo associado a ângulos agudos da tubulação. Para garantir confiabilidade absoluta, cada unidade passa por rigorosos testes de pressão hidrostática antes do envio. Apoiado pelas certificações ISO 9001, 14001 e 45001, nosso processo de fabricação garante que cada curva chegue ao seu local livre de microfraturas, garantindo desempenho sem defeitos e vazamentos, mesmo sob estresse operacional severo.
Engenheiros e especialistas em compras necessitam de dados exatos para garantir a integração precisa na infraestrutura existente. As tabelas a seguir descrevem os parâmetros técnicos definitivos e as especificações dimensionais para a curva UPVC de 11,25 graus. Estas métricas confirmam a compatibilidade da conexão com os protocolos padrão EN12842, garantindo uma correspondência exata para redes de água municipais, layouts de irrigação agrícola e linhas de descarga de efluentes industriais. Desde a base de cloreto de polivinila não plastificado de alta resistência até os diâmetros externos exatos que variam de 50 mm a 630 mm, cada medição é rigorosamente controlada. Também acomodamos projetos de engenharia especializados, oferecendo fabricação com diâmetros não padronizados e fabricação OEM/ODM abrangente para requisitos de projetos de grande volume.
| Nome do produto | Soquete duplo resistente à corrosão com curvatura de 11,25° para tubo UPVC |
|---|---|
| Material | UPVC (cloreto de polivinila não plastificado) de alta qualidade |
| Ângulo | 11,25° |
| Método de conexão | Conexão de soquete duplo (com design de entrada cônica) |
| Tratamento de superfície | Revestimento FBE (Epóxi Ligado por Fusão) Interno e Externo |
| Padrões de execução | EN12842 (Compatível com ISO 4422, BS EN 1401, etc.) |
| Temperatura operacional | 0°C a +60°C |
| Classificação de pressão | PN10/PN16/CL16 |
| Tamanhos disponíveis | 54 mm, 96 mm, 315 mm, 4 polegadas e outros tamanhos padrão/personalizados |
| Ambiente de aplicação | Enterro direto interno, externo e subterrâneo |

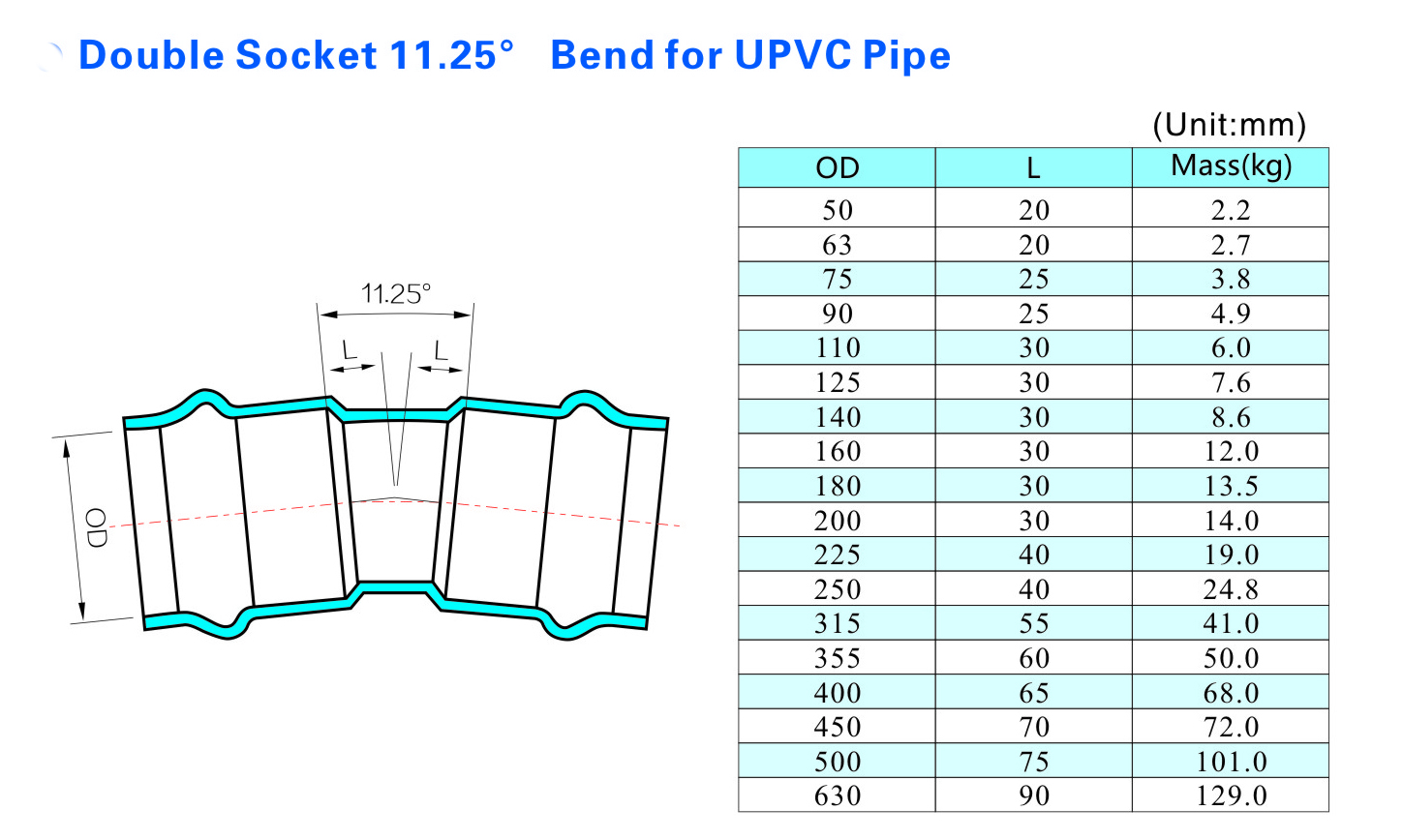

| OD | L | Massa (kg) |
|---|---|---|
| 50 | 20 | 2.2 |
| 63 | 20 | 2.7 |
| 75 | 25 | 3.8 |
| 90 | 25 | 4.9 |
| 110 | 30 | 6.0 |
| 125 | 30 | 7.6 |
| 140 | 30 | 8.6 |
| 160 | 30 | 12.0 |
| 180 | 30 | 13.5 |
| 200 | 30 | 14.0 |
| 225 | 40 | 19.0 |
| 250 | 40 | 24.8 |
| 315 | 55 | 41.0 |
| 355 | 60 | 50.0 |
| 400 | 65 | 68.0 |
| 450 | 70 | 72.0 |
| 500 | 75 | 101.0 |
| 630 | 90 | 129.0 |
A integração desta curva de tubo especializada de 11,25 graus em sua infraestrutura resolve diretamente desafios de engenharia persistentes, incluindo vulnerabilidade de juntas, restrição de fluxo e desgaste ambiental. A arquitetura inteligente desta conexão é calibrada especificamente para elevar a resiliência de sistemas de fluidos em grande escala sob tensão mecânica contínua. Ao utilizar este componente, os gerentes de projeto podem garantir uma rede altamente eficiente que exige manutenção mínima durante seu ciclo de vida operacional.
Hidrodinâmica Otimizada: A curvatura matematicamente precisa de 11,25 graus permite que volumes pesados de fluidos naveguem na mudança direcional sem gerar forças cinéticas destrutivas, protegendo ativamente as válvulas a jusante e os equipamentos de medição sensíveis contra picos de pressão.
Implantação acelerada de encaixe por pressão: Apresentando um design de soquete duplo de inserção reta, esta conexão elimina a necessidade de soldagem complexa por fusão a quente ou selantes líquidos suplementares. Os técnicos de campo podem alcançar rapidamente o alinhamento perfeito, reduzindo drasticamente as horas de trabalho no local e acelerando os prazos gerais de construção.
Mecanismo de vedação física avançado: O soquete usinado com precisão cria um ajuste de interferência de alta resistência. Esta ligação mecânica absorve eficazmente as flutuações de pressão interna e acomoda a expansão e contração térmica, proporcionando desempenho à prova de vazamentos a longo prazo.
Propriedades de amortecimento acústico: A estrutura molecular densa do UPVC, combinada com o revestimento interno liso de epóxi, absorve ativamente a energia vibracional. Isto resulta num ambiente de transferência de fluidos extremamente silencioso, ideal para instalações perto de zonas residenciais ou instalações comerciais sensíveis ao ruído.
A força fundamental desta conexão reside em sua composição premium de cloreto de polivinila não plastificado (UPVC), fortalecida por um tratamento de superfície abrangente de Fusion Bonded Epoxy (FBE). Este mecanismo de defesa de camada dupla foi projetado para resistir a ambientes externos agressivos e fluidos internos altamente reativos. Ao contrário das alternativas metálicas tradicionais que sucumbem à ferrugem e à incrustação, esta combinação avançada de polímero e epóxi mantém a integridade estrutural e a suavidade interna ao longo de décadas de exposição contínua. Elimina completamente o risco de lixiviação de metais pesados, garantindo que a água transportada permaneça não contaminada.
Resiliência Química Agressiva: Completamente impermeável às duras soluções ácidas e alcalinas típicas das águas residuais industriais, garantindo que as paredes estruturais internas permaneçam intactas e livres de degradação ao longo de décadas de exposição contínua.
Tolerância Ambiental Extrema: Projetado para superar condições subterrâneas desafiadoras, o revestimento FBE externo resistente atua como um escudo impenetrável contra minerais corrosivos do solo, correntes elétricas parasitas e variações extremas de temperatura em cenários de sepultamento direto.
Vida útil operacional estendida: Ao prevenir ativamente a oxidação, o crescimento biológico e a fadiga do material, esta conexão avançada garante décadas de serviço confiável, protegendo efetivamente seus investimentos iniciais em infraestrutura e eliminando ciclos de substituição prematuros.
A execução de desenvolvimentos de infra-estruturas em grande escala requer mais do que apenas componentes superiores; exige uma cadeia de abastecimento altamente ágil e confiável. Mantemos um amplo estoque pronto para envio em nossas instalações de armazenamento climatizadas, garantindo que pedidos em grandes quantidades para projetos municipais ou industriais sejam atendidos sem demora. Cada curva UPVC de 11,25 graus é protegida em embalagens resistentes de nível industrial, projetadas para evitar danos por impacto, abrasão superficial ou exposição a UV durante transporte prolongado. Nossa rede logística global é otimizada para entregar grandes quantidades diretamente no seu canteiro de obras, mantendo o cumprimento rigoroso dos prazos do seu projeto. Quer você precise de dimensões padrão de nosso catálogo existente ou de séries de produção OEM especializadas, nossos recursos de fabricação e distribuição são dimensionados para dar suporte às iniciativas de transporte de fluidos mais exigentes do mundo.
