Uma visão geral dos acessórios flangeados de ferro dúctil
As conexões flangeadas de ferro dúctil são componentes especializados projetados para fornecer conexões rígidas e aparafusadas em sistemas de tubulação para mudanças direcionais, ramificações e transições. Apresentando flanges fundidos integralmente, essas conexões se conectam diretamente a válvulas flangeadas, bombas e outros equipamentos. Eles são comumente usados onde são necessários alinhamento preciso, facilidade de desmontagem e vedação confiável.
1. Material e Fabricação
Material principal: Ferro Dúctil
Esses acessórios são fundidos em ferro dúctil de alta resistência, tratados com inoculação de magnésio para produzir grafite esferoidal. Esta microestrutura confere resistência à tração superior (≥420 MPa), tenacidade e resistência ao impacto.

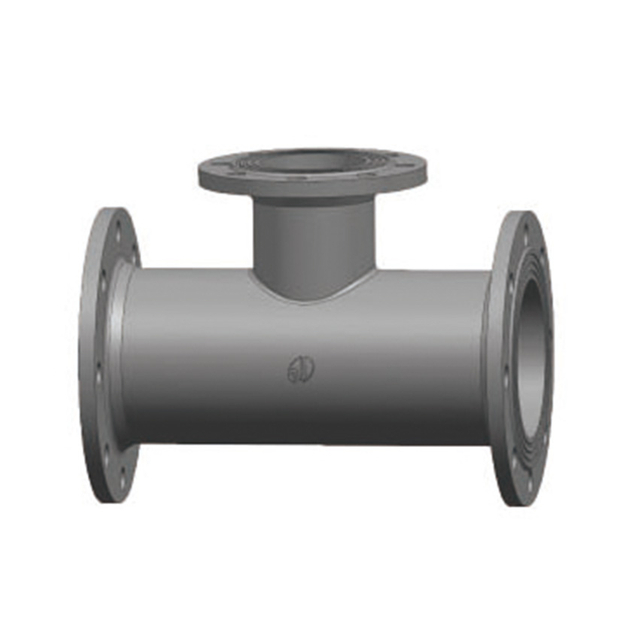

Seções críticas, como cotovelos e tês, são reforçadas com paredes mais espessas para suportar tensões e variações de pressão.
Característica principal – Flanges fundidos integralmente:
Os flanges são fundidos como parte da conexão, garantindo total integridade estrutural e eliminando pontos fracos associados a projetos soldados.
As faces dos flanges são usinadas com precisão de acordo com padrões como ANSI/ASME B16.1, com padrões de furos de parafusos e acabamentos de superfície precisos (por exemplo, face elevada) para vedação ideal.
As conexões são completadas com juntas de EPDM ou nitrila e parafusos de aço carbono.
2. Características de desempenho
Alta pressão e resistência à carga:
Projetadas para operar sob altas pressões internas (Classe 125/250) e cargas mecânicas externas, as conexões flangeadas são ideais para estações de bombeamento, instalações de tratamento e sistemas industriais.
A estrutura flangeada rígida resiste inerentemente ao impulso axial, muitas vezes eliminando a necessidade de restrições de impulso separadas.
Vedação sem vazamentos:
Flanges aparafusadas e juntas compressíveis proporcionam vedação durável e sem vazamento, mesmo sob condições flutuantes de temperatura e pressão.
Eles são particularmente adequados para instalações sujeitas a vibrações conectadas a bombas ou equipamentos rotativos.
Facilidade de manutenção e reutilização:
As juntas flangeadas podem ser facilmente desmontadas e remontadas, simplificando a inspeção, manutenção ou modificação da tubulação.
Resistência à corrosão:
O revestimento interno de argamassa de cimento ou epóxi preserva a qualidade da água, enquanto os revestimentos externos de zinco ou epóxi fornecem proteção duradoura em ambientes agressivos.
Alinhamento preciso:
Garante o alinhamento preciso com o equipamento conectado, reduzindo o estresse do sistema e prolongando a vida útil.
3. Utilidade e Valor Econômico
Aplicações primárias:
Estações de tratamento de água e águas residuais
Tubulações de processos industriais
Sistemas de proteção contra incêndio
Estações de bombeamento e cofres de válvulas
Benefícios Operacionais e Econômicos:
Instalação simplificada sem soldagem ou ferramentas especiais
O design modular permite rápida reconfiguração ou expansão do sistema
Redução do tempo de inatividade durante a manutenção ou substituição de equipamentos
Longa vida útil através de construção robusta e proteção contra corrosão
Limitações:
Custo inicial mais elevado em comparação com acessórios tipo soquete
Requer espaço para aperto e desmontagem de parafusos
Não recomendado para enterramento direto sem proteção adequada
Conclusão:
As conexões flangeadas de ferro dúctil combinam a resistência e a resistência à corrosão do ferro dúctil com a versatilidade das conexões flangeadas. Eles são essenciais onde quer que sejam necessárias conexões rígidas, à prova de vazamentos e reparáveis, oferecendo confiabilidade excepcional e flexibilidade operacional.
