1. Material e Fabricação
Composição do material principal:
Carcaça de ferro dúctil: EN-GJS-500-7/600-3 com estrutura esferoidal de grafite
Componentes de aço inoxidável: fixadores e elementos de retenção SS304/316
Elementos de vedação: Juntas EPDM multi-lábios com reforço de tecido
Proteção contra corrosão: Revestimento epóxi ligado por fusão de acordo com AWWA C116
Processo de fabricação avançado:
Fundição de precisão com ciclos de resfriamento controlados
Usinagem CNC de interfaces de vedação
Montagem automatizada com fixação controlada por torque
Verificação 100% hidrostática e dimensional
2. Características de desempenho
Desempenho Mecânico:
Classificação de pressão: PN10/16/25 (150–365 psi)
Faixa de temperatura: -30°C a 120°C (juntas de EPDM)
Capacidade de restrição axial: Suporta cargas axiais de pressão total
Pressão de ruptura: ≥4× pressão de trabalho
Desempenho cíclico: mais de 10.000 ciclos a 1,25× pressão de trabalho
Desempenho de vedação:
Configuração de vedação tripla:
Vedação primária: Vedações labiais ativadas por pressão
Vedação secundária: Junta de compressão radial
Selo terciário: Selo de interferência mecânica
Vazamento zero a 2× pressão de trabalho de acordo com AWWA C219
Mantém a integridade da vedação sob deflexão e desalinhamento de 3 a 5°
Desempenho de instalação:
A construção com design dividido permite a instalação sem desmontagem do tubo
Aperto com chave padrão – não são necessárias ferramentas especiais
Indicadores visuais de alinhamento garantem o posicionamento adequado
Pressurização imediata do sistema após a instalação
3. Utilitário e aplicativos
Domínios de aplicativos primários:
Reparo de tubos: restauração de emergência de dutos danificados
Modificações do sistema: adição de tees, válvulas ou novas ramificações
União de tubos: Conexão de tubos lisos de materiais iguais ou diferentes
Operações de Manutenção: Bypass temporário ou isolamento do sistema
Vantagens de instalação:
Eficiência de tempo: instalação 80% mais rápida em comparação com juntas soldadas
Otimização de Espaço: Design compacto adequado para espaços confinados
Sem ferramentas especiais: ferramentas manuais padrão suficientes
Capacidade para qualquer clima: confiável sob todas as condições ambientais
Benefícios Econômicos:
Redução de custos: custo de instalação 50–70% menor do que juntas soldadas
Economia de mão de obra: Equipe de instalação de duas pessoas
Minimização do tempo de inatividade: a configuração rápida reduz as interrupções do sistema
Reutilização: Totalmente reutilizável após desmontagem
Superioridade Técnica:
Capacidade total de restrição: Mecanismo de restrição de impulso integrado
Versatilidade de materiais: Compatível com tubos DI, PVC, aço e AC
Amortecimento de vibração: juntas de borracha absorvem a vibração do sistema
Compensação Térmica: Lida com expansão e contração
Especificações de desempenho
| Parâmetro | Faixa de desempenho | Padrão de teste |
|---|---|---|
| Pressão de Trabalho | 150–365 psi | AWWA C219 |
| Pressão de teste | 2,5× pressão de trabalho | AWWA C219 |
| Faixa de temperatura | -30°C a 120°C | ASTM D2000 |
| Resistência à extração | Impulso de pressão total | AWWA C219 |
| Resistência Química | pH 4–11 | NSF/ANSI 61 |
Recursos de projeto
Configuração inovadora:
Design de concha dividida (duas ou três peças)
Retenção integral através de segmentos de travamento ou anéis de aderência
Câmaras de vedação independentes com múltiplas juntas
Sistema de aparafusamento resistente à corrosão de alta resistência
Sistemas de Proteção:
Revestimento de argamassa de cimento de acordo com AWWA C104
Revestimento externo de epóxi conforme AWWA C116
Isolamento dielétrico para metais diferentes
Acabamento resistente a UV para aplicações externas
Vantagens Comparativas
| Recurso | Acoplamento DI | Acoplamento Tradicional |
|---|---|---|
| Tempo de instalação | 15–30 minutos | 60–120 minutos |
| Capacidade de restrição | Integrante | Externo necessário |
| Compatibilidade de materiais | Universal | Limitado |
| Classificação de pressão | Mais alto | Padrão |
| Vida útil | Mais de 50 anos | 20–30 anos |
Benefícios de instalação:
Eficiência de campo:
Não é necessária preparação da extremidade do tubo
Nenhuma soldagem ou equipamento especial necessário
Verificação visual da montagem adequada
Restauração imediata do sistema
Recursos de confiabilidade:
Indicadores de bloqueio positivos
Projeto de compressão de junta uniforme
Fixadores protegidos contra corrosão
Mecanismo de vedação à prova de falhas
Garantia de qualidade:
Certificação de terceiros (NSF, UL, FM)
Rastreabilidade de materiais de acordo com EN 10204 3.1/3.2
Auditorias regulares de qualidade ISO 9001
Teste de desempenho de acordo com AWWA C219
Variantes especializadas:
Reparar acoplamentos: Comprimento estendido para reparo de tubos danificados, vedação reforçada para superfícies irregulares, design de instalação rápida para emergências
Acoplamentos de transição: Conecta tubos de diferentes tamanhos ou materiais com isolamento dielétrico e compostos de vedação especiais

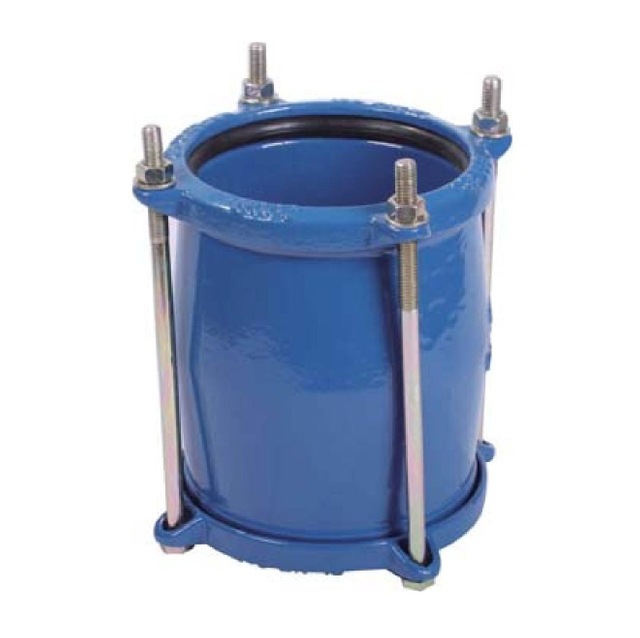

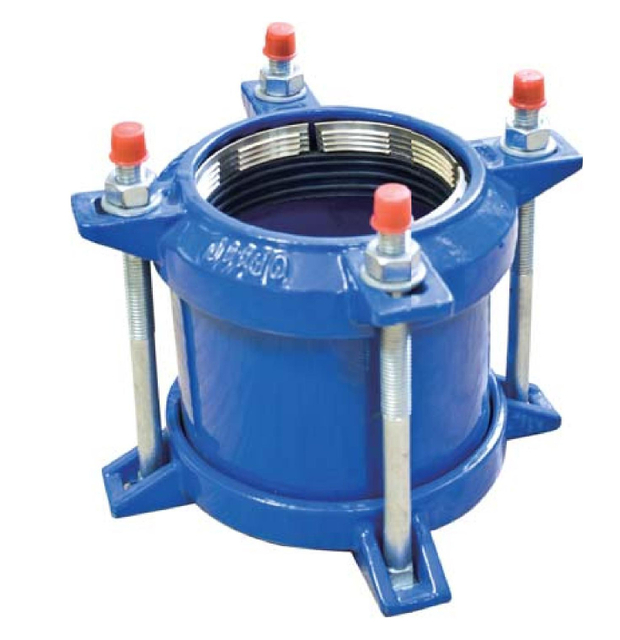

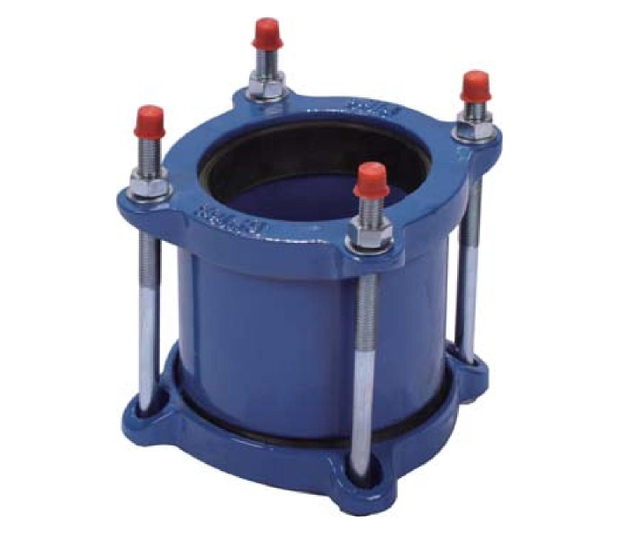

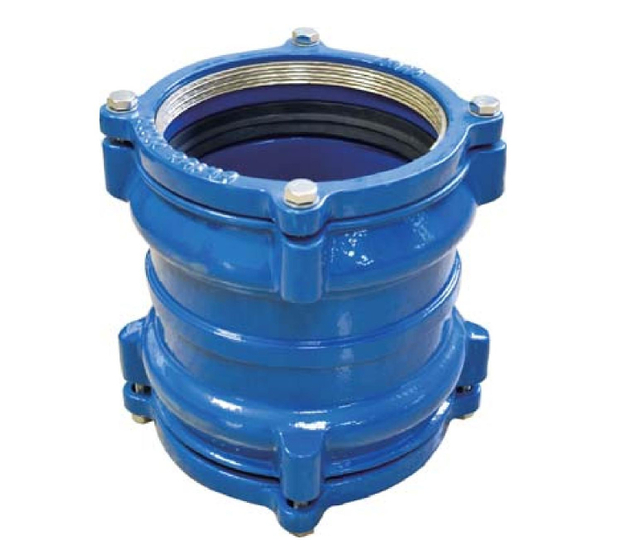

Acoplamentos restritos: Design de travamento resistente para condições de alta pressão e empuxo
Conclusão:
As conexões de acoplamento de ferro dúctil combinam robustez mecânica com precisão de vedação, fornecendo uma solução confiável, flexível e reutilizável para instalação, manutenção e reparo de tubulações. Sua construção em concha dividida, capacidade de retenção integral e instalação rápida os tornam indispensáveis em sistemas modernos de tubulações de água, industriais e municipais, garantindo desempenho de longo prazo, segurança e eficiência de custos sob as condições mais exigentes.
