1. Material e Fabricação
Composição do material principal:
Corpo de ferro dúctil: EN-GJS-500-7/600-3
Componentes de aço inoxidável: parafusos, porcas e roscas de ajuste SS304/316
Sistema de vedação avançado: juntas reforçadas com EPDM/NBR multicamadas
Proteção contra corrosão: Revestimento epóxi ligado por fusão (≥250μm) de acordo com AWWA C116
Fabricação de precisão:
Fundição de precisão para precisão dimensional
Usinagem CNC de faces e roscas de flanges
Montagem automatizada controlada por torque
100% de pressão e testes dimensionais
2. Características de desempenho
Desempenho Mecânico:
Classificação de pressão: PN10/16/25 (150–365 psi)
Faixa de temperatura: -20°C a 120°C
Compensação axial: ±50mm a ±100mm
Deflexão angular: Até 4°
Pressão de ruptura: ≥4× pressão de trabalho nominal
Desempenho de vedação:
Configuração de vedação tripla:
Vedação labial ativada por pressão
Junta de flange estática
Junta de compressão axial
Vazamento zero a 1,5× pressão nominal de acordo com EN 1092-2
Desempenho total de vedação em toda a faixa de ajuste
Desempenho de instalação:
Conexão/desconexão rápida em 5–10 minutos
Indicadores visuais de posição e alinhamento
Sistemas de retenção de parafusos e guias para montagem precisa
3. Utilitário e aplicativos
Domínios de aplicativos primários:
Conexões de manutenção de bombas e válvulas
Expansão do gasoduto e compensação de contração
Reparos de emergência no sistema e substituição de equipamentos
Vantagens operacionais:
Redução de 70% no tempo de manutenção
Compensa imprecisões de instalação
O design compacto minimiza os requisitos de espaço
A absorção de vibrações aumenta a proteção do equipamento
Benefícios Econômicos:
Operações de manutenção 80% mais rápidas
Mão de obra reduzida (operação com 2 pessoas)
Menor custo do ciclo de vida (economia de até 50% em 20 anos)
Superioridade Técnica:
A compensação axial e angular elimina o corte de tubos
Reutilizável em mais de 500 ciclos
Mantém a integridade original do pipeline
Recursos de projeto:

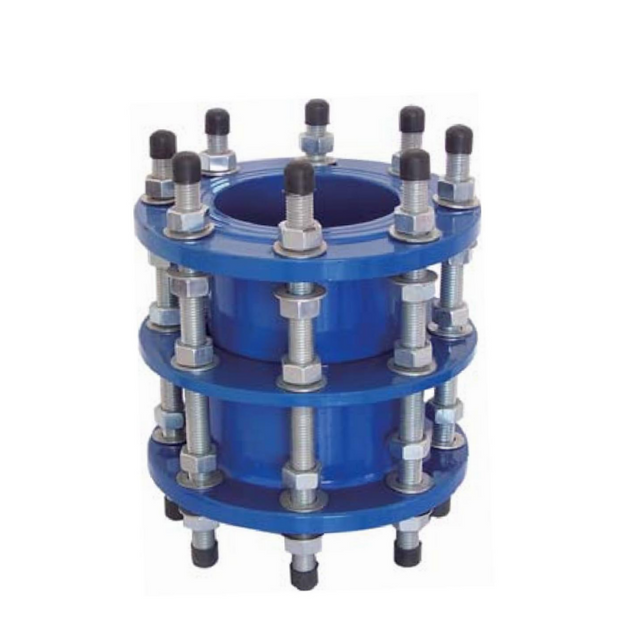

Design de carretel de flange duplo com porcas de ajuste de travamento
Construção de segurança anti-explosão
Opção de vedação secundária metálica à prova de fogo
Conclusão:

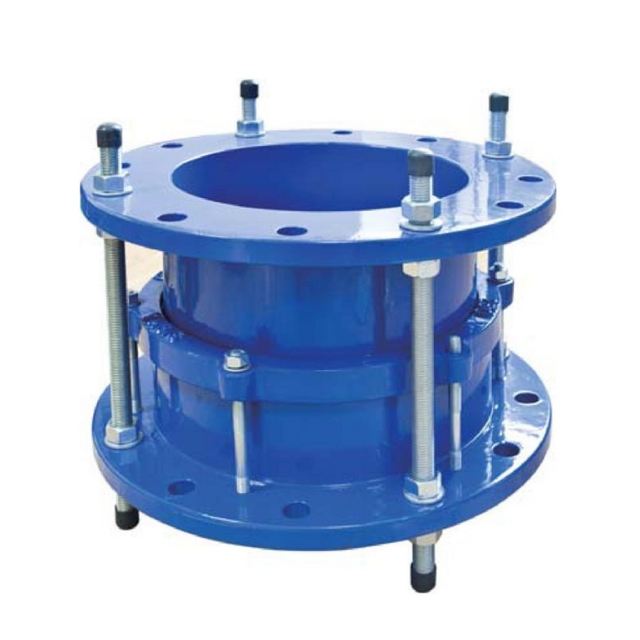

As juntas de desmontagem de ferro dúctil fornecem uma solução de conexão precisa, flexível e de fácil manutenção para sistemas de tubulação modernos. Sua estrutura robusta, design de vedação múltipla e configuração ajustável garantem fácil instalação, vedação confiável e desempenho de serviço de longo prazo, tornando-os ideais para estações de bombeamento, câmaras de válvulas e sistemas que exigem manutenção frequente ou compensação de alinhamento.
