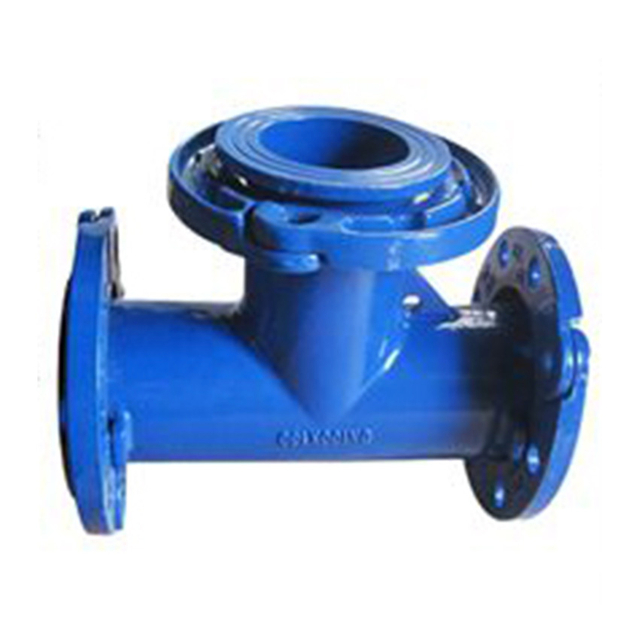

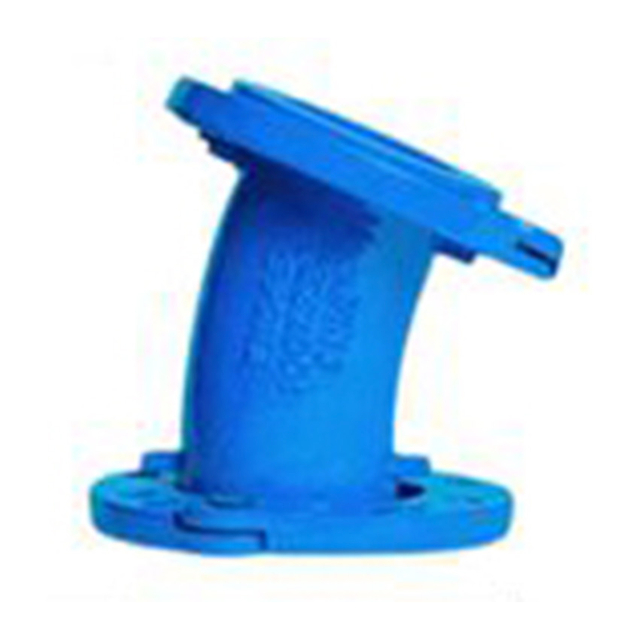

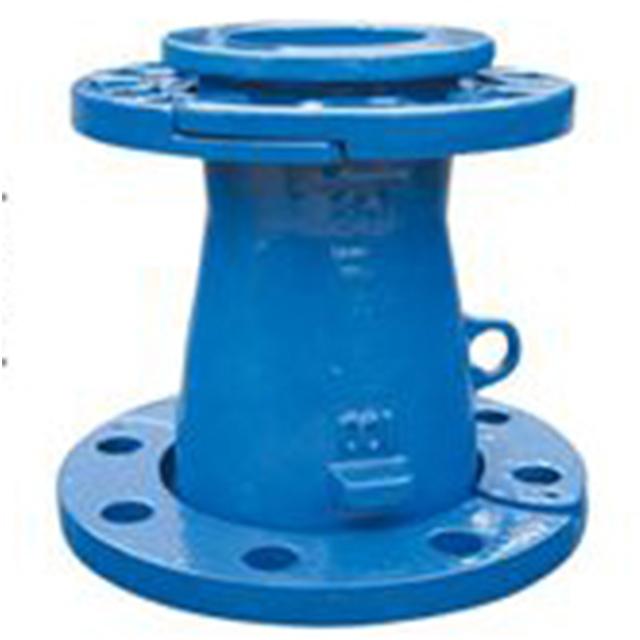

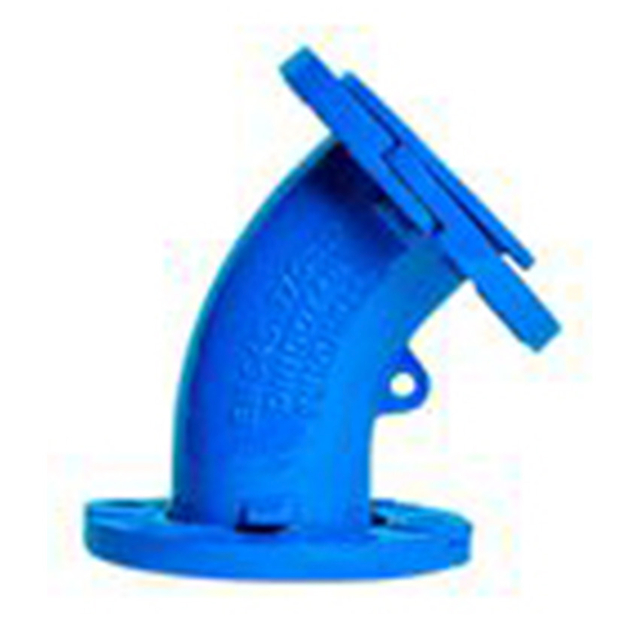

Uma visão geral dos acessórios com flange solta de ferro dúctil
Os acessórios flangeados soltos de ferro dúctil fornecem uma solução versátil e eficiente para criar conexões flangeadas sem soldagem. Eles combinam a resistência mecânica do ferro dúctil com a flexibilidade de montagem de um sistema de flange solto, permitindo instalação rápida, ajuste fácil e desempenho confiável em uma ampla gama de aplicações.
1. Material e Fabricação
Materiais principais:
Corpo em ferro dúctil (Grau 500-7 ou superior) com estrutura esferoidal de grafite
Flanges fabricados em aço carbono (ASTM A36) ou ferro dúctil
Juntas: EPDM/Nitrila para serviços de água, Viton para aplicações químicas
Parafusos: Aço carbono (ASTM A307) ou aço inoxidável (ASTM A193)
Recursos de fabricação:
Corpo em ferro dúctil fundido com precisão com extremidades ranhuradas para assentamento da junta
Flanges soltos deslizam livremente sobre o tubo antes da montagem final
Faces de flange usinadas de acordo com os padrões RF (Raised Face) ou FF (Flat Face)
Proteção contra corrosão através de galvanização por imersão a quente ou revestimento epóxi
2. Características de desempenho
Desempenho Mecânico:
Classificação de pressão: PN10/16/25 (classe 150–300 psi)
Faixa de temperatura: –30°C a 120°C (juntas de EPDM)
Capacidade de deflexão angular: 3–5° por junta
Amortecimento de vibrações através de design de junta de borracha
Desempenho de vedação:
Sistema de vedação dupla:
Selo primário: Junta de borracha na ranhura do soquete
Selo secundário: Junta de flange comprimida
Atinge vazamento zero sob pressão de teste (1,5× pressão de trabalho) e mantém a integridade durante o movimento do solo ou expansão térmica.
Instalação e Ajuste:
Conexão aparafusada simples – sem necessidade de soldagem
Verificação visual do alinhamento antes do aperto
Compensação ajustável do comprimento do tubo (±50 mm)
Componentes de flange reutilizáveis
3. Utilitário e aplicativos
Aplicações primárias:
Instalações de tratamento de água (bombas, filtros, válvulas)
Tubulações industriais (água de resfriamento, processos químicos)
Serviços de construção (HVAC, proteção contra incêndio)
Redes municipais conectadas a sistemas flangeados
Vantagens de instalação:
Instalação 40–60% mais rápida em comparação com juntas soldadas
Custos de mão de obra reduzidos (não são necessários soldadores certificados)
Ideal para áreas confinadas ou de manutenção intensa
Componentes de flange totalmente reutilizáveis
Vantagens Técnicas:
Previne a corrosão eletrolítica entre metais
Absorve a vibração e compensa a expansão térmica
Elimina zonas afetadas pelo calor da solda
Especificações Técnicas:
Normas: EN 545, EN 598, ISO 2531
Faixa de tamanho: DN 80–600 (3″–24″)
Teste de pressão: classificação 2,5 × PN
Torque do parafuso: Conforme ASME B16.5
Conclusão:
Os acessórios com flange solta de ferro dúctil oferecem a resistência do ferro dúctil e a adaptabilidade de um sistema modular. Eles simplificam a instalação, reduzem custos e oferecem excelente resistência à vibração e capacidade de reutilização, tornando-os ideais para sistemas de tubulação modernos e orientados para manutenção.
