| Quantidade: | |
|---|---|

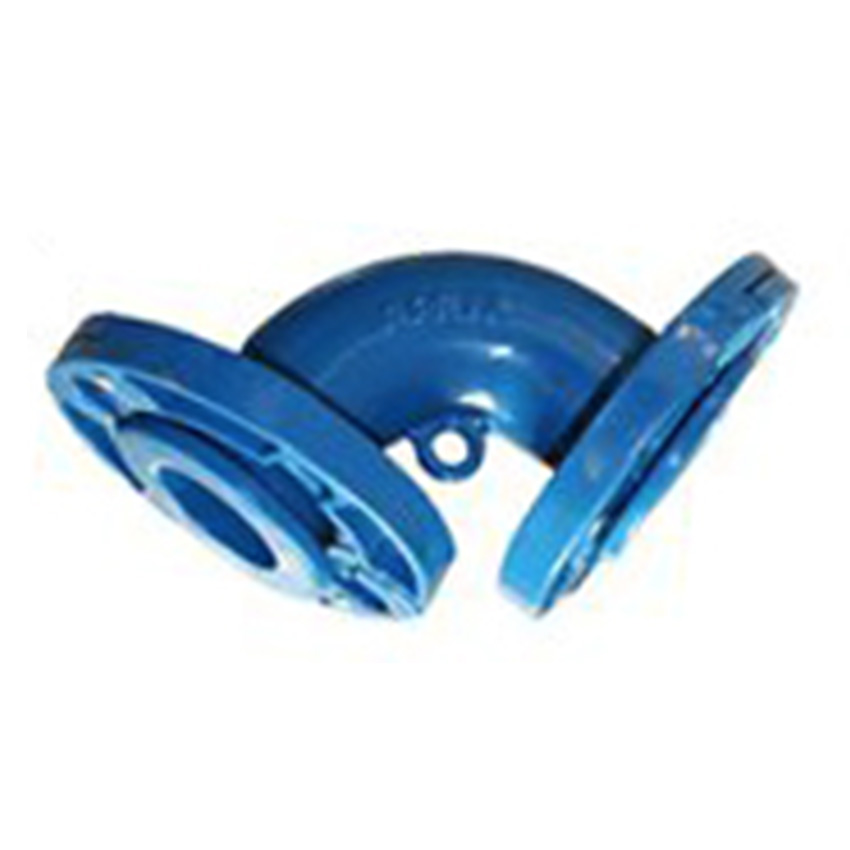

O flange duplo solto de 90° com pressão nominal é um componente de tubulação de engenharia essencial, construído especificamente para executar mudanças direcionais precisas em ângulo reto em redes complexas de transporte de fluidos. Quando manuseado, o núcleo sólido de UPVC parece denso e estruturalmente resoluto, proporcionando garantia tátil imediata de sua construção de nível industrial. Visualmente, o componente é envolvido por um revestimento Fusion Bonded Epoxy (FBE) suave e uniforme que reflete um processo de fabricação meticuloso. Essa curvatura específica de 90° é indispensável para navegar em cantos estruturais restritivos, poços de serviços públicos de concreto denso ou layouts de equipamentos compactados. A integração de um mecanismo de flange duplo solto introduz uma liberdade rotacional excepcional durante a fase de montagem. Os instaladores podem alinhar facilmente os furos dos parafusos sem exercer tensão mecânica indevida no eixo primário do tubo. Esta configuração garante um controle de fluidos consistente e confiável em redes municipais de distribuição de água, infraestruturas de encanamento comercial e ambientes de manuseio de fluidos para serviços pesados, onde restrições espaciais exigem um ponto de conexão que seja compacto e altamente acessível para manutenção futura.
Conseguir uma curva precisa de 90° é fundamental para manobrar em layouts arquitetônicos restritivos. A geometria interna desta conexão apresenta uma varredura cuidadosamente contornada que guia o fluido suavemente em torno do canto agudo, minimizando ativamente a turbulência interna e o arrasto de fricção. Além disso, esta estrutura dinâmica de fluidos otimizada absorve eficazmente impactos de golpes de aríete e vibrações mecânicas, amortecendo significativamente o ruído acústico durante operações de pico de fluxo. A parede interna lisa mantém a velocidade consistente do fluido, reduzindo o gasto total de energia exigido pelas estações de bombeamento.
A característica mecânica que define o flange solto é a sua capacidade de girar livremente em torno da extremidade do tubo antes do aperto final. Essa flexibilidade rotacional permite que os técnicos de campo combinem facilmente os padrões de parafusos existentes nos tubos correspondentes. Interfaces de flange padronizadas garantem integração perfeita com uma vasta gama de válvulas globais, estações de bombeamento e redes de tubulações legadas. Aplicamos protocolos rígidos para desmontagem segura; ao garantir a despressurização adequada do sistema antes do desaparafusamento, as equipes de manutenção podem extrair lateralmente a conexão sem riscar as faces de vedação ou induzir concentrações de tensão, prolongando assim a vida útil operacional de todo o trecho do tubo.
Projetado para manter rigorosamente as classificações de pressão PN10 e PN16, este componente mantém integridade estrutural absoluta em ambientes fluidos exigentes de média a alta pressão. A conexão de flange reforçada distribui uniformemente as forças de fixação mecânicas pela junta, prevenindo ativamente a deformação localizada e eliminando vulnerabilidades associadas a vazamentos induzidos por pressão. Seja implantado em linhas de circulação de água gelada ou em sistemas de fluidos industriais de temperatura elevada, a conexão é calibrada para operar com segurança dentro de limites térmicos e de pressão extremos claramente definidos.
A defesa contra a degradação ambiental agressiva é garantida por um revestimento interno e um revestimento externo abrangentes de Fusion Bonded Epoxy (FBE). Esta camada epóxi especializada e curada atua como um escudo impermeável contra oxidação, exposição prolongada à radiação UV e ataques químicos severos. Sob esse exterior robusto, o núcleo UPVC resiste naturalmente à deterioração causada por composições ácidas do solo, efluentes corrosivos de esgoto e solventes industriais abrasivos. Esta proteção de camada dupla garante décadas de serviço confiável e livre de manutenção, tanto em instalações subterrâneas enterradas quanto em projetos de infraestrutura exposta acima do solo.
Em infraestruturas residenciais e comerciais de grande escala, o encaminhamento das linhas de água através de poços de serviços públicos confinados requer uma geometria rigorosa. A curvatura de 90° manobra eficazmente em torno de vigas estruturais, pilares de concreto e vigas de piso. O design do flange solto reduz drasticamente o esforço físico necessário para instalação em armários de utilidades apertados, permitindo que os empreiteiros fixem conexões rapidamente em espaços onde a folga tradicional para chaves é severamente limitada.
O gerenciamento de fluxos volumétricos pesados em sistemas de águas pluviais exige acessórios capazes de resistir a surtos hidráulicos repentinos. Este componente oferece desempenho confiável por meio de vários mecanismos principais:
Redireciona com eficiência o escoamento rápido de tubos de coleta horizontais para gotas de drenagem verticais.
Fornece encaixe de flange seguro e à prova de vazamentos para evitar inundações localizadas durante chuvas fortes.
Protege as fundações de edifícios e estruturas de estacionamento subterrâneas contra danos causados pela água e erosão do solo a longo prazo.
As instalações de fabricação frequentemente apresentam layouts de máquinas complexos que exigem roteamento exato de fluidos. Esta conexão navega por grandes áreas de equipamentos com precisão. Como as linhas industriais muitas vezes transportam fluidos abrasivos ou exigem inspeções internas de rotina, o mecanismo de flange rotativo permite que as equipes de manutenção desparafusem e extraiam lateralmente seções específicas do tubo. Esta capacidade de remoção rápida mantém o tempo de inatividade operacional a um mínimo absoluto, otimizando a produtividade geral da planta.
O manejo do abastecimento público de água exige adesão inabalável aos protocolos de higiene e segurança. Este acessório é totalmente adequado para centros municipais de purificação de água, instalações de processamento de alimentos e reservatórios avançados de tratamento de esgoto. Os materiais inertes UPVC e FBE não lixiviarão contaminantes para o meio, garantindo que tanto a água potável tratada quanto as águas residuais não tratadas sejam transportadas com segurança, eficiência e em total conformidade com códigos sanitários rigorosos.

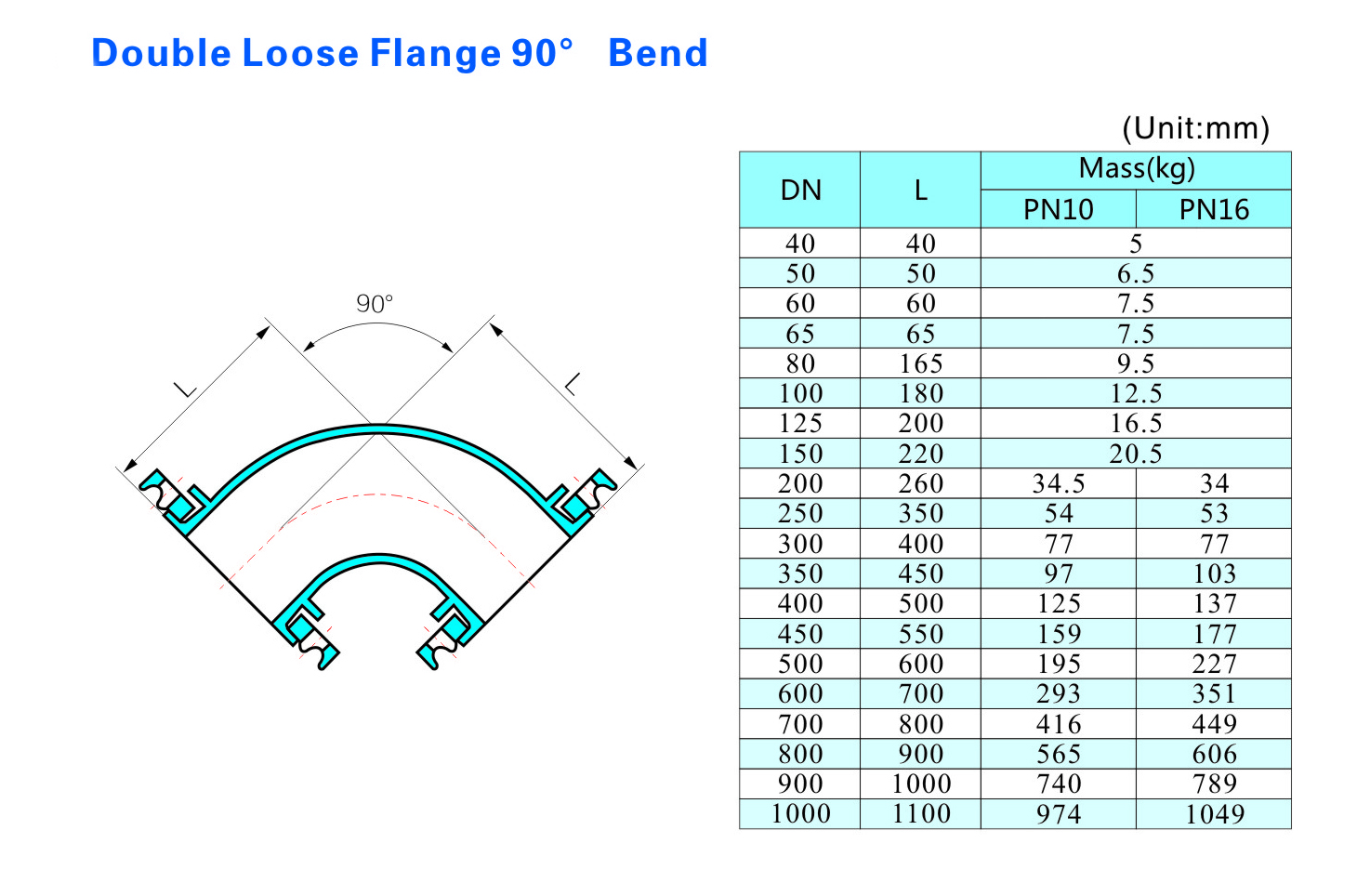

Cada unidade é fabricada em estrita conformidade com as diretivas ISO2531 / EN545, garantindo compatibilidade universal com infraestrutura global conectada por flange. Ele atende a critérios rigorosos de classificação de pressão, precisão dimensional e composição de material.
| Conformidade padrão | ISO2531/EN545 |
| Classificações de pressão | PN10/PN16 |
| Ângulo de curvatura | 90° |
Construído em UPVC de nível industrial, o acessório oferece uma ótima relação resistência-peso. O revestimento interno FBE cria um caminho de fluxo semelhante ao vidro e sem atrito que evita ativamente o acúmulo de partículas. Para garantir uma entrega de nível industrial e sem defeitos, cada lote passa por exaustivos controles de qualidade e protocolos de inspeção. Submetemos as conexões a rigorosos testes de pressão hidrostática no local, até 1,5 vezes a pressão de trabalho padrão. Além disso, são realizadas verificações abrangentes da espessura do revestimento para garantir uma proteção uniforme, garantindo a prevenção absoluta de vazamentos antes que qualquer unidade saia da instalação.
A curvatura de 90° é usinada para tolerâncias dimensionais exatas. Para maximizar a eficácia desta precisão, fornecemos especificações padronizadas de instalação e fixação. Recomendamos fortemente seguir as diretrizes de torque calculado dos parafusos e utilizar uma sequência de aperto diagonal alternada. Esta abordagem metódica garante que a força de fixação seja distribuída uniformemente pela face do flange, evitando efetivamente a distorção mecânica e garantindo uma vedação permanente e à prova de vazamentos.
Fornecemos uma ampla gama de seleções de diâmetros de tubos e serviços de personalização de perfuração de flanges não padronizados. Essa flexibilidade nos permite atender aos requisitos exclusivos e altamente específicos de projetos complexos de engenharia, garantindo que nossos clientes recebam componentes perfeitamente adaptados às suas arquiteturas de sistema proprietárias.
Para garantir condições perfeitas na chegada, todos os acessórios são fixados com paletes de madeira de alta resistência e estruturas de ferro reforçadas. Apoiados por uma cadeia de fornecimento global eficiente, garantimos a entrega pontual de encomendas de engenharia em grande escala, salvaguardando os prazos do seu projeto contra atrasos inesperados no trânsito.
Nossas instalações de fabricação operam sob um sistema de gestão de qualidade totalmente certificado ISO9001 e possuem aprovações de saneamento de água potável da NSF. Acolhemos com satisfação auditorias rigorosas de fábricas terceirizadas, apoiadas por profundos recursos de pesquisa e desenvolvimento que impulsionam continuamente a inovação e a confiabilidade dos produtos.
Garantimos nossos produtos com compromissos de garantia abrangentes. Os clientes recebem manuais de instalação detalhados e têm acesso a orientação técnica remota ou no local de nossa equipe de engenharia especializada, mitigando significativamente os riscos operacionais do projeto e garantindo um comissionamento perfeito do sistema.
Flanges soltos proporcionam flexibilidade rotacional crítica durante a fase de alinhamento, permitindo que as equipes de instalação combinem perfeitamente os furos dos parafusos sem torcer ou forçar o eixo principal do tubo. Este design é excepcionalmente vantajoso para futuras operações de manutenção. O flange pode ser desaparafusado e a conexão removida lateralmente sem a necessidade de cortar o tubo, ao contrário das conexões de soquete fixo que são permanentemente coladas e requerem remoção destrutiva.
Sim, a combinação estratégica do revestimento Fusion Bonded Epoxy (FBE) e do núcleo UPVC proporciona excelente resiliência química contra um amplo espectro de meios corrosivos, incluindo ácidos e álcalis. No entanto, recomendamos sempre verificar a compatibilidade química específica e os níveis de concentração do seu fluido em relação aos nossos limites de segurança de material antes da instalação em grande escala para garantir a máxima longevidade.
Embora qualquer mudança direcional introduza um certo grau de resistência hidráulica, esta conexão apresenta uma varredura interna otimizada, projetada especificamente para minimizar quedas de pressão. O revestimento FBE suave e semelhante a vidro reduz ainda mais o atrito da superfície, garantindo que o fluido mantenha uma taxa de fluxo eficiente e constante, mesmo enquanto navega pela transição acentuada de 90°.
Para obter o máximo desempenho de vedação, preste muita atenção à compatibilidade e seleção dos acessórios. Recomendamos combinar esta conexão com parafusos anticorrosivos de alta resistência e materiais de vedação especializados, como PTFE ou fibra comprimida sem amianto, dependendo do meio fluido específico. Alternativas comuns como EPDM ou borracha nitrílica são altamente adequadas para aplicações padrão de água municipal. Certifique-se sempre de que a junta escolhida corresponda ao perfil químico e térmico do seu sistema de tubulação.
