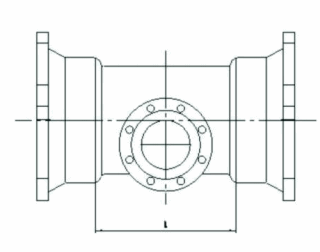

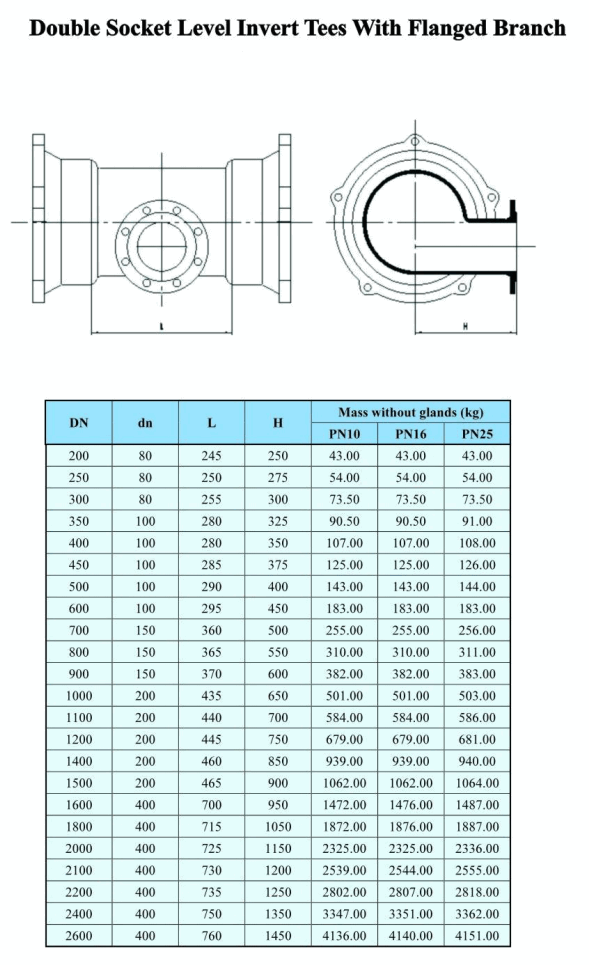

Tees invertidos de nível de soquete duplo com ramificação flangeada

Descrição do produto

Ao construir grandes tubulações municipais ou redes de transporte de fluidos industriais, a integridade de cada junção determina a confiabilidade de todo o sistema. Os Tees Invertidos de Nível de Soquete Duplo com Ramificação Flangeada são componentes fundidos com precisão projetados especificamente para gerenciar desvios de fluxo complexos, mantendo a velocidade ideal do fluido e a pressão do sistema. O manuseio dessas conexões pesadas revela seu peso substancial e estrutura metálica densa, resultado direto de processos metalúrgicos meticulosos e ambientes de resfriamento controlados. O acabamento superficial, seja revestido com betume rico ou colado com epóxi liso, é excepcionalmente uniforme ao toque, proporcionando uma garantia tátil de sua barreira protetora contra elementos subterrâneos agressivos. Esses tees servem como conectores vitais que garantem integrações de ramais seguras e à prova de vazamentos em projetos de infraestrutura exigentes, preenchendo a lacuna entre as principais linhas de transmissão e as redes de distribuição localizadas.

Padrão : ISO2531/EN545

Tamanho : DN60-2600

Forro interno : cimento, tinta epóxi, FBE (Fushion Bonded Epoxy)

Revestimento Externo : Betume Rico em Zinco, Tinta Epóxi, FBE (Fushion Bonded Epoxy)

Aplicativo :

●Abastecimento, Transmissão e Distribuição de Água

● Tubulação de estação de tratamento de água e reservatório de tratamento de esgoto

● Sistema de Coleta e Destinação de Esgoto

● Sistema de drenagem de águas pluviais

● Sistema de Irrigação

● Sistema de Combate a Incêndio

Vantagens de engenharia e especificações técnicas

Resistência do material e resiliência à pressão

Fabricados em ferro dúctil premium, esses tees apresentam extraordinária resistência à tração e excepcional resistência sísmica, superando fundamentalmente as alternativas tradicionais de ferro fundido cinzento. Os nódulos microscópicos esféricos de grafite dentro da matriz de ferro absorvem ativamente o estresse mecânico, o deslocamento do solo e a vibração, protegendo as redes subterrâneas contra movimentos imprevisíveis do solo e cargas pesadas de tráfego da superfície acima. Quando atingido com um martelo especializado durante a inspeção, o material produz um feedback acústico sólido e ressonante que confirma uma fundição completamente livre de vazios. Disponíveis em diversas classificações de pressão de trabalho, incluindo PN10, PN16 e PN25, essas conexões atendem com segurança às rigorosas demandas de distribuição municipal de água, redes de esgoto altamente pressurizadas e redes críticas de proteção contra incêndio, sem risco de fadiga estrutural ou falha catastrófica repentina ao longo de décadas de uso contínuo.

Tratamentos Anticorrosivos Avançados

Para combater a natureza agressiva do esgoto bruto, dos efluentes industriais e dos produtos químicos do solo altamente corrosivos, cada tee passa por protocolos abrangentes de proteção de superfície, adaptados a ameaças ambientais específicas.

• Defesas Internas: A aplicação precisa de argamassa de cimento centrífuga, epóxi líquido ou Fusion Bonded Epoxy (FBE) cria um canal interno liso como vidro. Este revestimento especializado não apenas minimiza a perda por atrito hidráulico para manter a eficiência do fluxo, mas também evita desgaste interno, acúmulo de minerais e degradação química de sólidos abrasivos em suspensão.
• Blindagem Externa: A geometria externa é fortificada com espessas camadas de betume rico em zinco, tinta epóxi ou FBE. O revestimento FBE, aplicado através de um processo de fusão eletrostática a temperaturas elevadas, cura formando uma camada protetora densa e impermeável. Esta barreira isola completamente o núcleo de ferro dúctil da umidade externa, correntes elétricas parasitas e compostos reativos do solo, estendendo drasticamente a vida útil operacional da tubulação, mesmo em terrenos costeiros ou altamente ácidos.

Geometria de inversão de nível e eficiência de instalação

A geometria arquitetônica exclusiva do design de nível invertido oferece benefícios operacionais e de instalação distintos que os acessórios concêntricos padrão simplesmente não conseguem igualar:

• Prevenção de sedimentos: Ao contrário dos tees padrão, onde o ramal fica mais alto que o piso principal, a configuração de fundo plano (nível invertido) garante que o ramal e o tubo principal compartilhem exatamente a mesma elevação inferior. Essa geometria calculada evita ativamente o acúmulo de sólidos pesados, lodo e detritos, mantendo caminhos de fluxo claros e desobstruídos em sistemas de esgoto e águas residuais alimentados por gravidade.
• Precisão de alinhamento: A integração de uma ramificação flangeada simplifica o alinhamento mecânico no local. As equipes de instalação podem obter juntas seguras e perfeitamente vedadas utilizando procedimentos de aparafusamento e gaxetas padrão, reduzindo significativamente as horas de trabalho e o tempo de maquinário pesado gasto na operação em ambientes de valas confinadas.
• Redução de manutenção: Ao eliminar as armadilhas internas e as bordas onde os detritos normalmente se acumulam, a frequência de limpezas manuais, intervenções de hidrojateamento e bloqueios de emergência diminui substancialmente, reduzindo o custo total de propriedade para os operadores de serviços públicos.

Garantia de qualidade e engenharia personalizada

Cada conexão individual é submetida a um processo de avaliação rigoroso em vários estágios para garantir vazamento zero e confiabilidade dimensional absoluta antes da implantação no local de trabalho. Mantemos estrita adesão aos padrões internacionais de fabricação ISO2531 e EN545 durante todo o ciclo de produção.

Além das configurações padrão prontas para uso, nossas instalações de produção estão totalmente equipadas para acomodar extensos requisitos de engenharia específicos do projeto. Com uma ampla gama de tamanhos que abrange desde unidades compactas DN60 até enormes dimensões DN2600, fornecemos componentes críticos para tudo, desde alimentações de água residenciais localizadas até os principais aquedutos de transmissão regionais. Também fornecemos serviços OEM e ODM altamente flexíveis, permitindo que as equipes de engenharia e compras especifiquem formulações exatas de revestimento, perfurações de flange personalizadas e tolerâncias dimensionais exclusivas, adaptadas para superar desafios ambientais ou topográficos específicos em seus futuros desenvolvimentos de infraestrutura.
